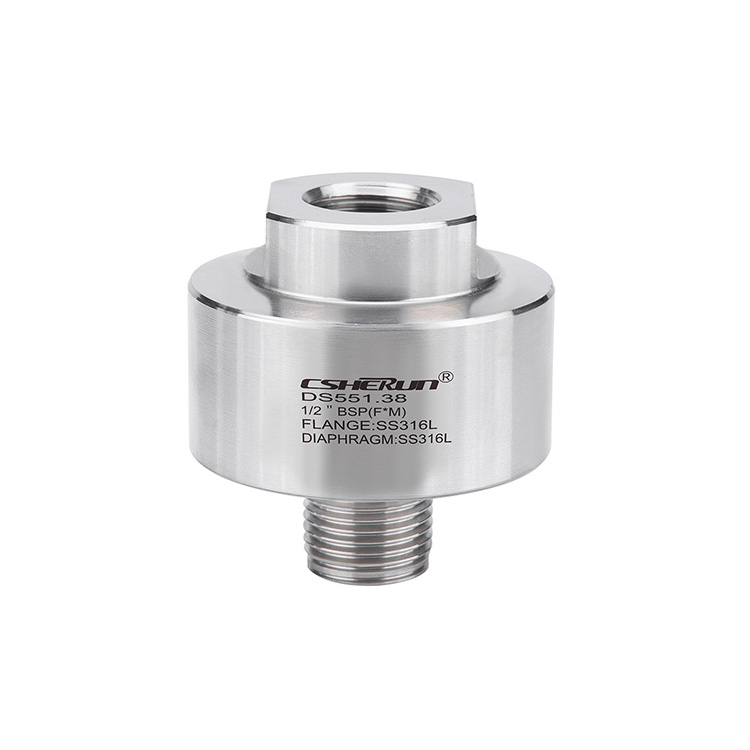

Przykręcone połączenie procesu, uszczelki membranowe

Model:DS551.38

Zastosowania● Standardowe aplikacje w branży procesowej● Nadaje się do korozyjnego, zanieczyszczonego lub heterogenicznego pożywki ciśnieniowejFunkcje specjalne● Projektowanie wewnętrzną przeponą, spawaną górną i dolną obudową● Brak uszczelnienia● Doskonały wskaźnik kosztów wydajnościOpisO......

Wyślij zapytanie

Opis produktu

Zastosowania

● Standardowe aplikacje w branży procesowej

● Nadaje się do korozyjnego, zanieczyszczonego lub heterogenicznego pożywki ciśnieniowej

Funkcje specjalne

● Projektowanie wewnętrzną przeponą, spawaną górną i dolną obudową

● Brak uszczelnienia

● Doskonały wskaźnik kosztów wydajności

Opis

Ocena ciśnienia	50 ℃ Ciśnienie maksymalne 110bar 100 ℃ Ciśnienie maksymalne 100bar 150 ℃ Ciśnienie maksymalne 90bar 200 ℃ ciśnienie maksymalnie 82bar
Zakres ciśnienia	0 ... 0,6MPA do 0 ... 9MPA
Obudowa wyższa (połączenie instrumentów)	Materiał ze stali nierdzewnej 316 L, G ½ samica
Membrana	Materiał ze stali nierdzewnej 316 L, spawany górną częścią ciała Efektywna średnica DM przepony DM = 50 mm
Niższa obudowa (połączenie procesowe)	Materiał ze stali nierdzewnej 316 L, G ½ B Mężczyzna, opcjonalnie ½ npt mężczyzna
Zakres temperatur manometru	Proces -10 ... +150 ℃ Otoczenie -10 ... +40 ℃
Wypełnij płyn	Olej kN2 silikonowy

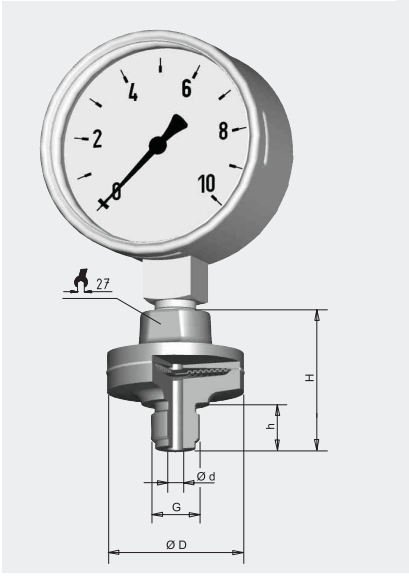

Przykład montażu modelu uszczelnienia przepony 990.38 bezpośrednio połączony z manom ciśnieniowym EN837-1

Wskaźniki ciśnienia rurki Bourdon

Zalecana możliwość kombinacji modelu uszczelnienia przepony DS551.38 z miernikiem z modelem rurki Bourdon S.SW06.010.100/S.SW06.030.100

Wymiary w mm

Połączenie procesu g	Wymiary w mm				Waga w kg
	D	d	H	h
G1/2B	59	7	60.5	20	0.48
1/2npt	59	7	59.5	19	0.48

Zamawianie informacji

Model / Połączenie procesowe / wypełnienie płyn / miernik ciśnienia Model / Warunki ciśnienia / Warunki procesu
