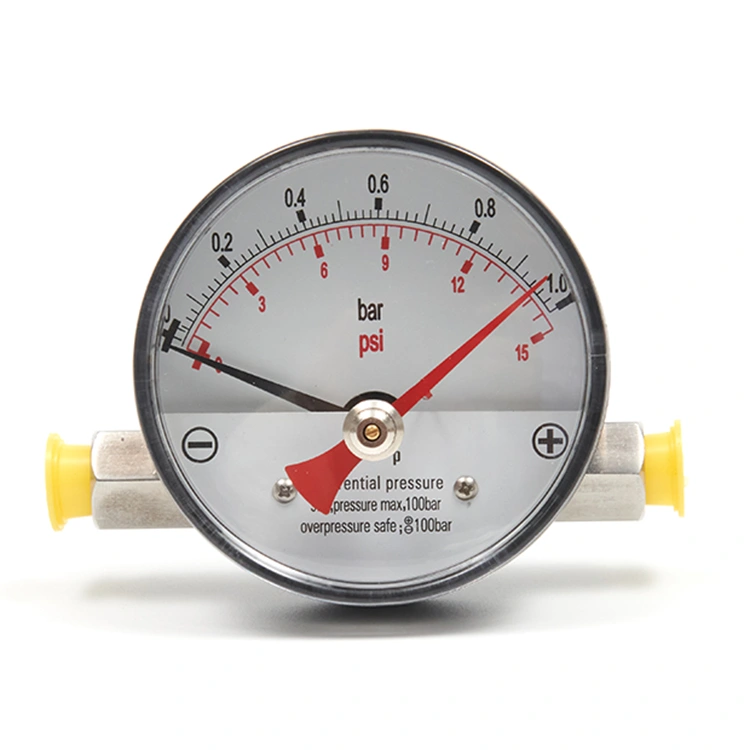

Manometr różnicy ciśnień z tłokiem magnetycznym

Manometr różnicy ciśnień z tłokiem magnetycznym, model DP80, ma konstrukcję z tłokiem magnetycznym, która zwiększa czułość i dokładność manometru. Ta innowacyjna funkcja pozwala na płynniejszy i bardziej responsywny ruch wskaźnika, zapewniając precyzyjne odczyty nawet w trudnych warunkach.

Zbudowany, aby wytrzymać trudy zastosowań przemysłowych, model DP80 może pochwalić się trwałą, całkowicie metalową konstrukcją, która zapewnia długotrwałą wydajność. Konstrukcja tłoka magnetycznego minimalizuje również tarcie i zużycie, wydłużając żywotność miernika i zmniejszając wymagania konserwacyjne.

Jako wiodący producent manometrów różnicowych, fabryka CSHERUN stara się dostarczać produkty wysokiej jakości i wyjątkową obsługę klienta. Nasz model DP80 został zaprojektowany i wyprodukowany tak, aby spełniać rygorystyczne normy sektora przemysłowego, zapewniając niezawodność i dokładność Twoich potrzeb w zakresie pomiaru ciśnienia.

Niezależnie od tego, czy działasz w przemyśle naftowym i gazowym, chemicznym, energetyce czy uzdatnianiu wody, manometr różnicowy z tłokiem magnetycznym – model DP80 – to zaufane rozwiązanie do precyzyjnych pomiarów ciśnienia. Skontaktuj się z fabryką CSHERUN już dziś, aby dowiedzieć się więcej o naszych produktach i usługach.

Aplikacja

●Do mediów gazowych i ciekłych, które nie są bardzo lepki lub krystalizujący

●Systemy filtrów

●Monitorowanie pompy

●Obiegi chłodnicze

●Systemy rurociągów

Funkcje specjalne

●Zakresy pomiaru różnicy ciśnień 0 ... 400 mbar do 0 ... 10 bar

●Kompaktowa obudowa systemowa ze stali nierdzewnej, nadaje się do wysokich ciśnień roboczych (ciśnień statycznych), opcjonalnie 100, 250 lub 400 barów

●Zabezpieczenie przed przeciążeniem w obie strony do maksimum ciśnienie robocze

●Wymienna obudowa systemu i wskaźnika na miejscu

●Można zamontować maksymalnie 2 kontaktrony i skorygowane na miejscu

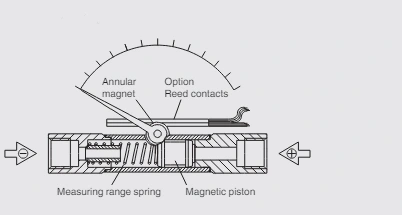

Ilustracje zasady

Montaż zgodnie z naklejonymi symbolami

⊕ wysokie ciśnienie, ⊖ niskie ciśnienie

Ciśnienia p1 i p2 działają na stronę ⊕ i ⊖ komory pomiarowej, oddzielone tłokiem magnetycznym obciążonym ciśnieniem lub tłokiem magnetycznym.

Różnica ciśnień powoduje ruch osiowy (ugięcie) tłoka wspomagany sprężyną zakresu pomiarowego.

Magnes pierścieniowy zamontowany na wskaźniku instrumentu podąża za magnesem zintegrowanym z tłokiem, dzięki czemu każdemu położeniu tłoka przypisane jest określone położenie wskazówki.

Taka konstrukcja umożliwia całkowite mechaniczne oddzielenie układu pomiarowego od wskazania, eliminując jednocześnie wszelkie wycieki na zewnątrz.

Dzięki temu przepływ objętościowy od strony ⊕ do ⊖ w komorze pomiarowej jest zminimalizowany przez konstrukcję mechaniczną i nie będzie zakłócał standardowych procesów.

Dane techniczne
