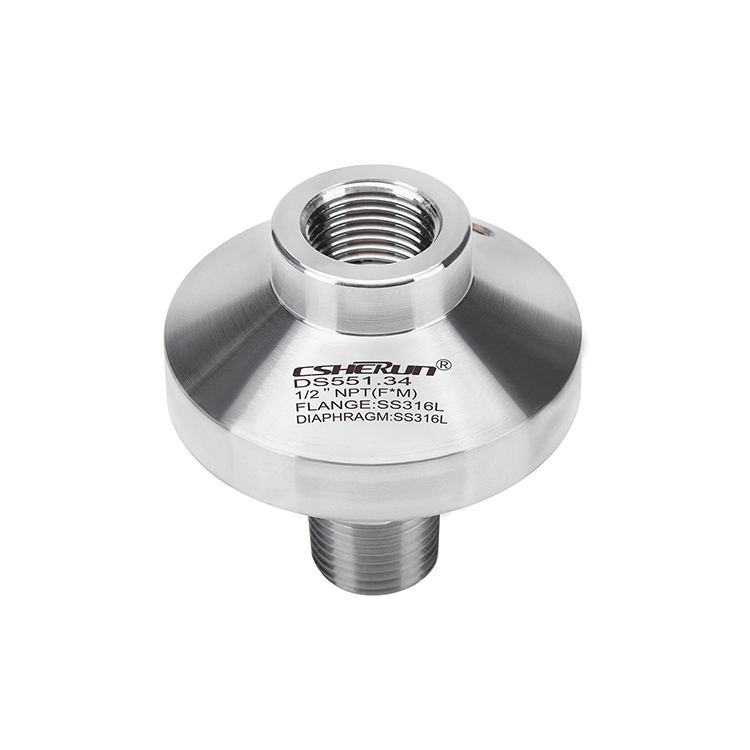

Uszczelka membrany z gwintowanymi połączeniem

Zastosowania

● W przypadku agresywnych, gorących, żrących, niebezpiecznych środowiskowych lub toksycznych mediów

● Przemysł naftowy i gazowy, przemysł chemiczny i petrochemiczny

● Oczyszczanie wody

● Wszechstronny w aplikacji

Funkcje specjalne

● Połączenie przetwarzania z wątkiem

● Wersja z wewnętrzną przeponą, częścią uszczelki przeponowej w pełni spawane

● Duży wybór połączeń i materiałów procesowych

● Połączenia spłukiwania Opcjonalnie dostępne

● Wysokie naciski do 1000 barów [14 500 psi]

Specyfikacja

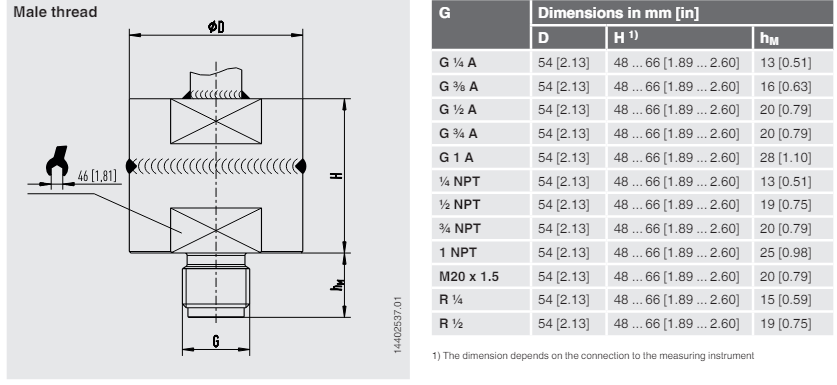

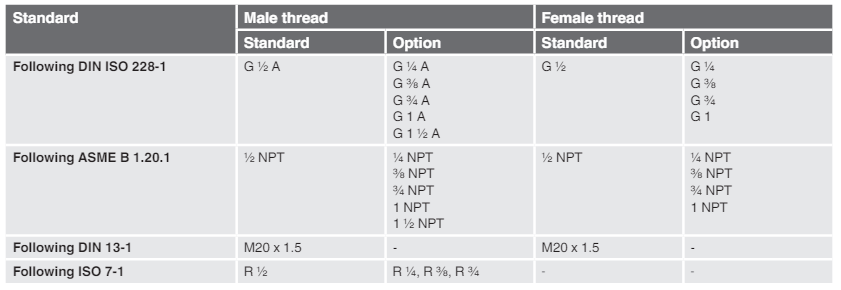

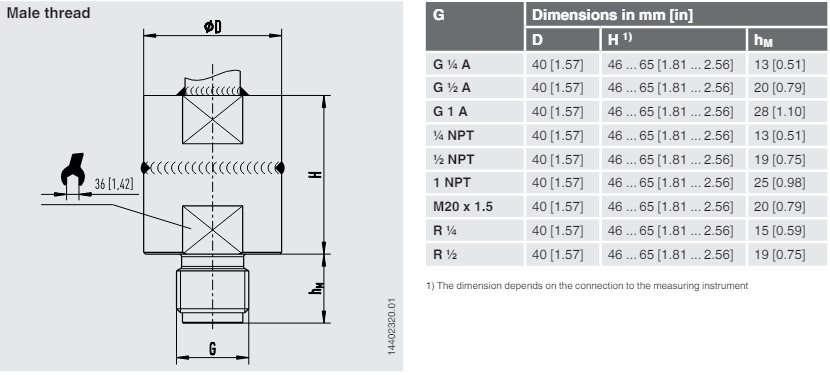

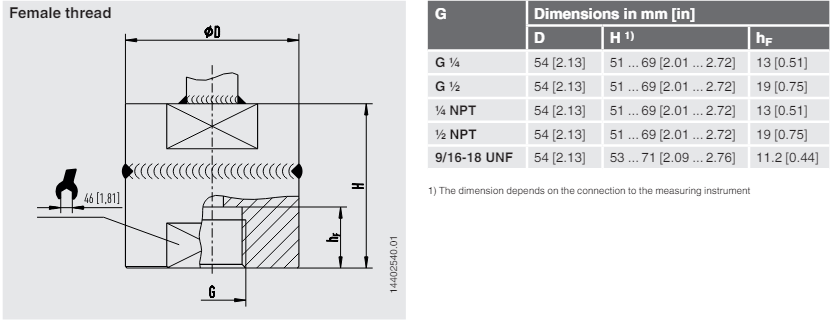

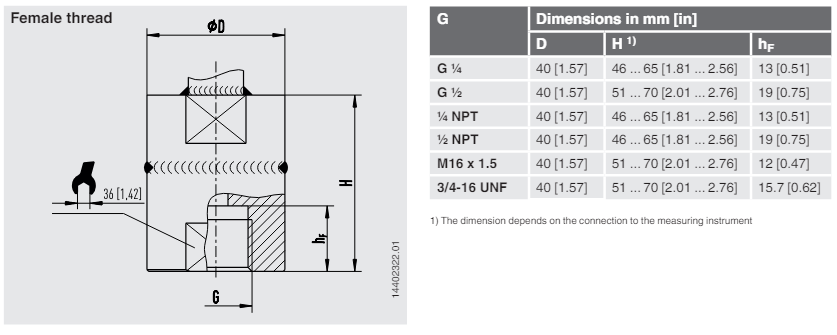

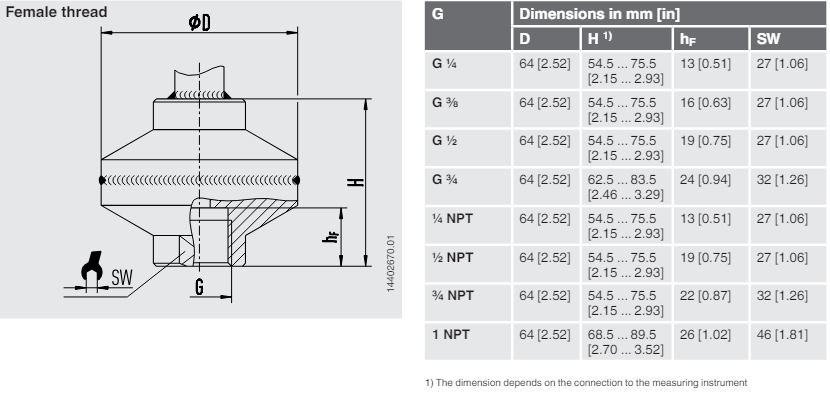

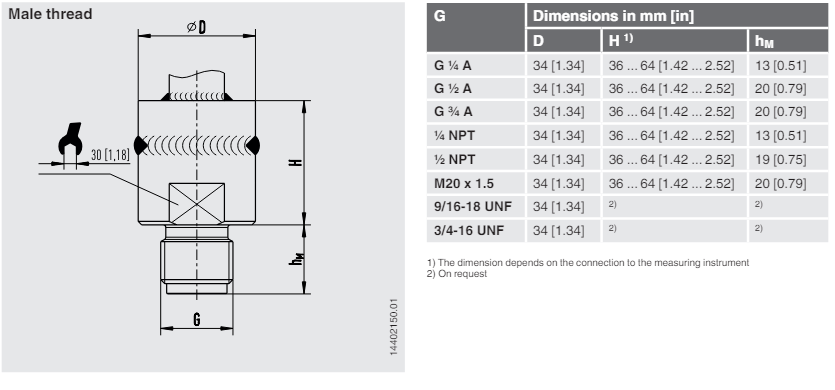

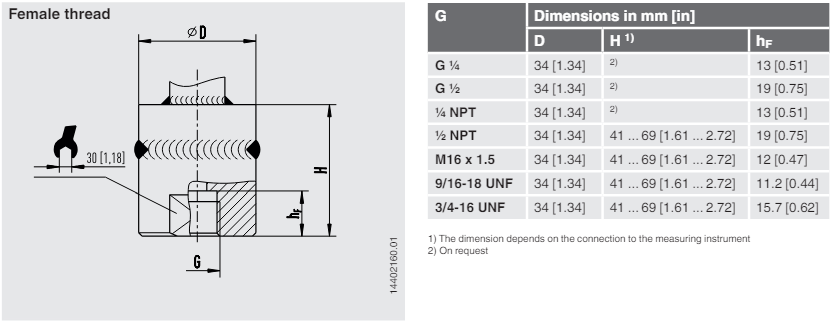

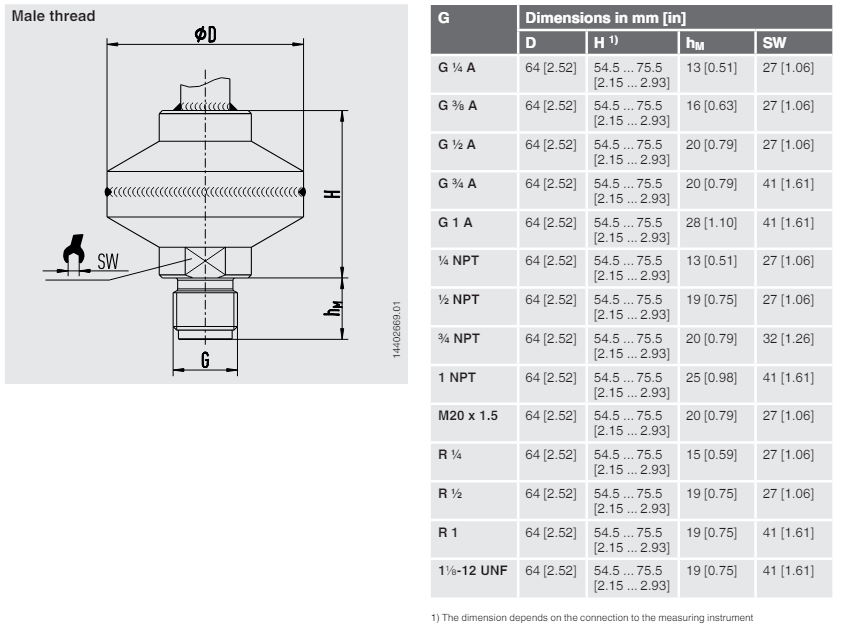

Połączenie procesu

Inne połączenia procesowe na żądanie

Dopuszczalne ciśnienie nominalne (PN)

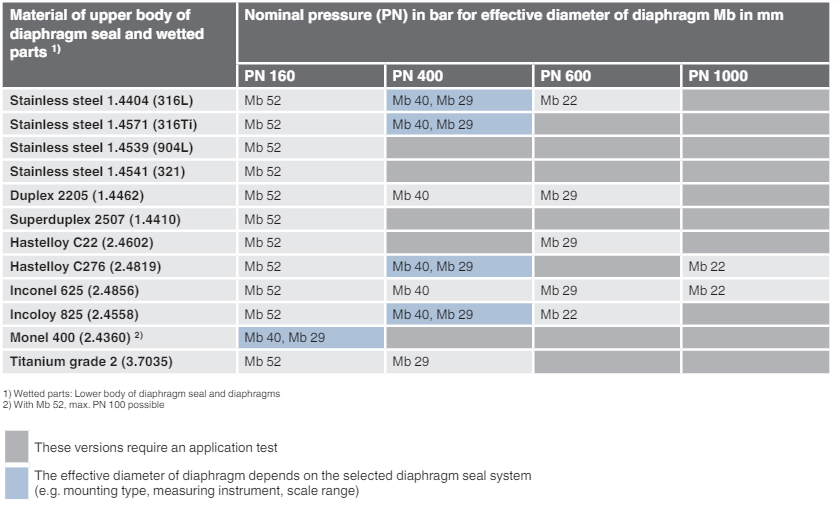

Dopuszczalne ciśnienie nominalne (PN) układu uszczelnienia przepony wynika z wybranego materiału i zależy od efektywnej średnicy przepony uszczelnienia przepony (patrz tabela poniżej). Ponadto należy wziąć pod uwagę dopuszczalne ocenę ciśnienia/temperatury. Dla odpowiednich diagramów temperatury ciśnienia.

Maksymalna dopuszczalna temperatura procesu układu uszczelnienia przepony jest również ograniczona metodą łączenia, płynem wypełniającym układ i przyrządem pomiarowym.

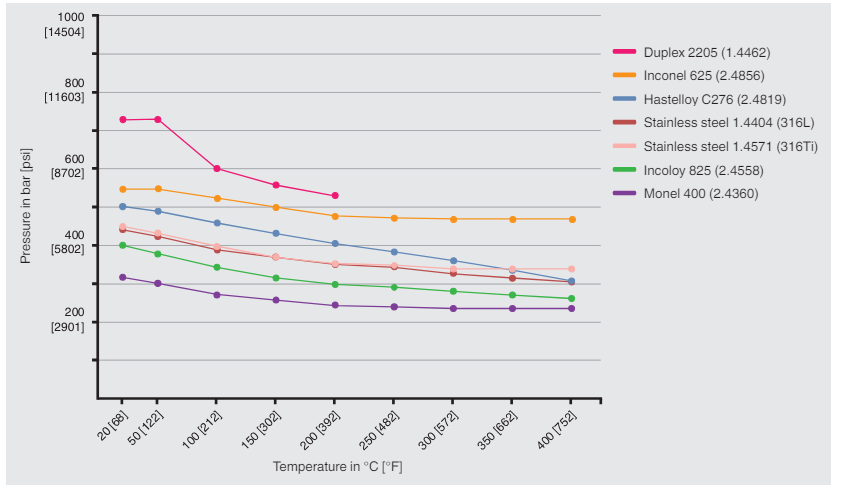

Schemat temperatury ciśnieniowej

Efektywna średnica przepony MB 52 mm

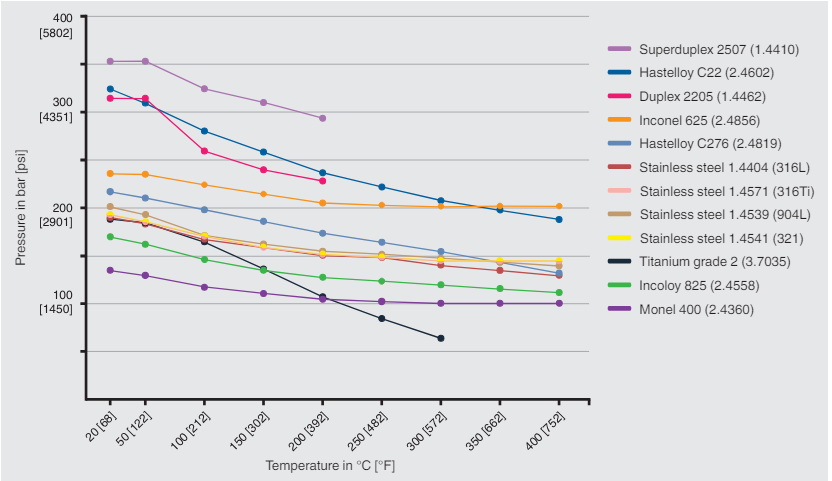

Schemat temperatury ciśnieniowej

Efektywna średnica przepony MB 40 mm

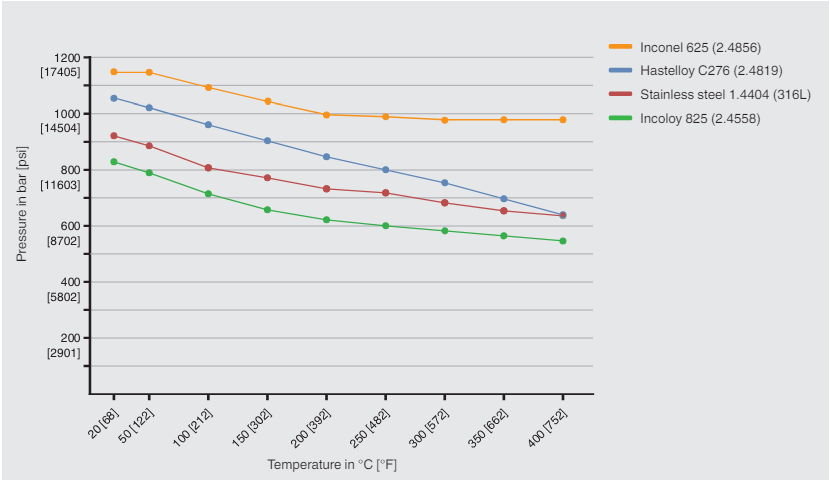

Schemat temperatury ciśnieniowej

Efektywna średnica przepony MB 29 mm

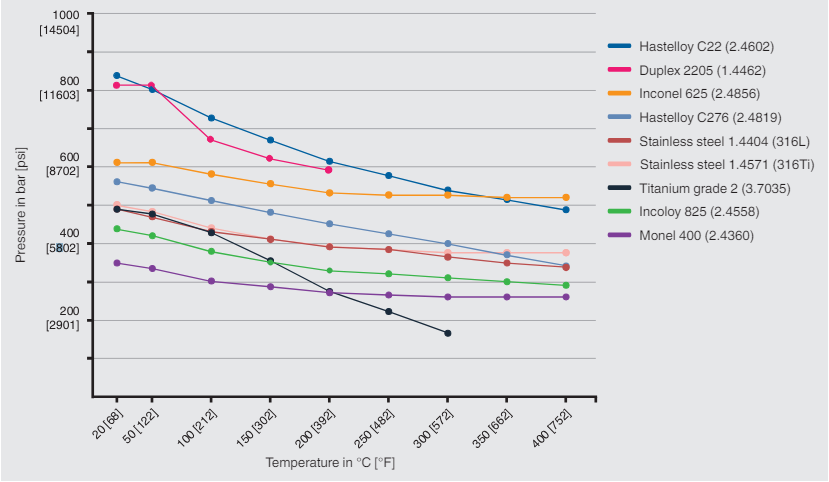

Schemat temperatury ciśnieniowej

Efektywna średnica przepony MB 22 mm

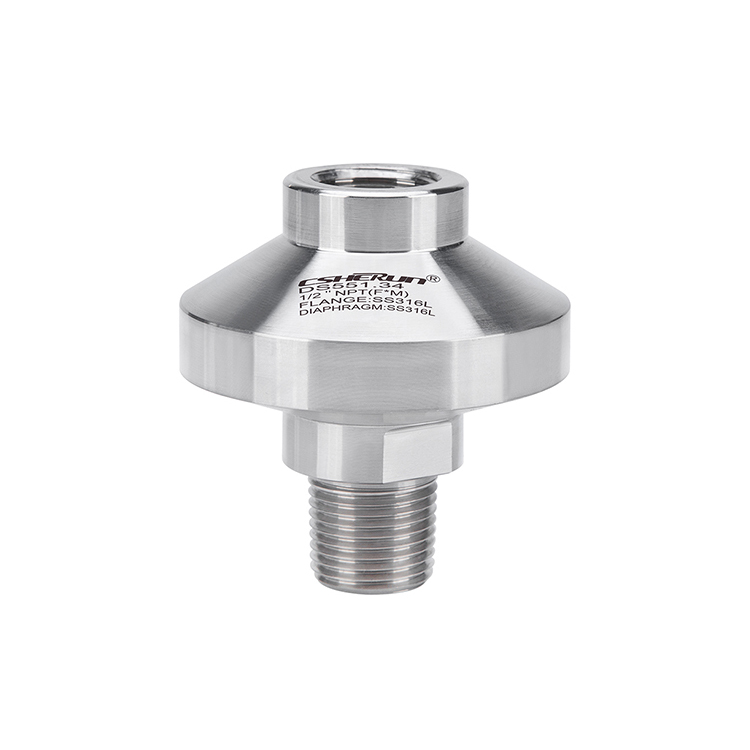

Uszczelnienie przepony, model DS551.34

Efektywna średnica przepony MB 52 mm

Uszczelnienie przepony, model DS551 .34

Efektywna średnica przepony MB 40 mm

Uszczelnienie przepony, model DS551.34

Efektywna średnica przepony MB 29 mm

Uszczelnienie przepony, model DS551 .34

Efektywna średnica przepony MB 22 mm

Pieczęć przepon:

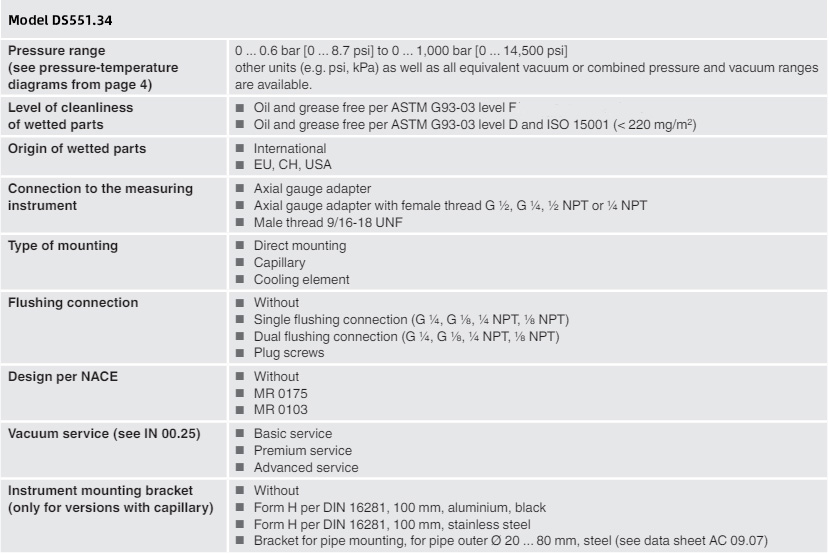

Model uszczelnienia przepony / Połączenie procesowe (standard połączenia procesowego, gwint, nominalna ocena ciśnienia) / Materiał (górny korpus, przepona, dolna część korpusu) / Połączenie płukania (śruba wtyczkowa) / połączenie z przyrządem pomiarowym / poziom czystości zwilżonych części / pochodzenia zwilżonych części / certyfikatów

System uszczelnienia przepony:

Model uszczelnienia przepony / Połączenie procesowe (standard połączenia procesowego, gwint, nominalna ocena ciśnienia) / Materiał (górny korpus, przepona, dolna część korpusu) / Połączenie płukania (śruba wtyczkowa) / Model przyrządu pomiaru ciśnienia (na arkusz danych) / Montaż (bezpośrednie montaż, element chłodzenia, kapilarę) / min. i Max. Temperatura procesu / min. i Max. Temperatura otoczenia / usługa próżniowa / przekładnia ciśnienia Średnia / certyfikaty / Wysokość Różnica / poziom czystości zwilżonych części / pochodzenia zwilżonych części / wspornika montażu instrumentu
