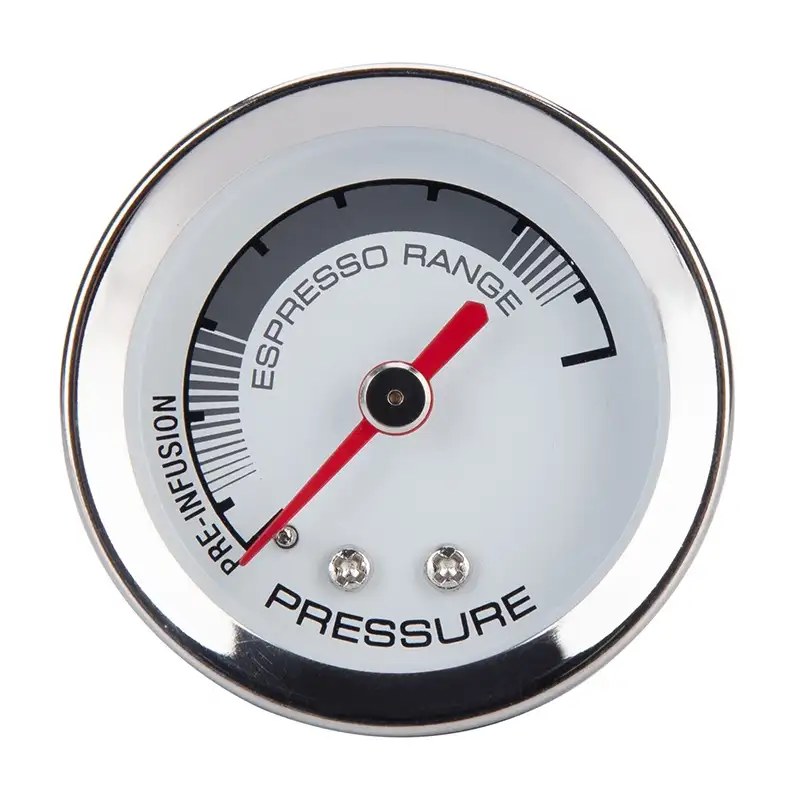

Manometr z rurką Bourdona jest powszechnie używanym mechanicznym przyrządem do pomiaru ciśnienia.
1.Główne elementy to:
Rurka Bourdona: Rurka Bourdona jest głównym elementem manometru. Jest to pusta metalowa rura wygięta w kształt łuku, a jej przekrój poprzeczny jest zwykle spłaszczony lub eliptyczny. Jeden koniec jest zamknięty (tzw. koniec swobodny), a drugi koniec jest przyspawany do stałego wspornika (tzw. koniec stały, czyli koniec wejściowy mierzonego ciśnienia). Kiedy ośrodek o zmierzonym ciśnieniu dostanie się do wewnętrznej wnęki rurki Bourdona, eliptyczny przekrój rurki Bourdona ma tendencję do zaokrąglania się pod wpływem średniego ciśnienia, powodując w ten sposób odkształcenie rozszerzające polegające na prostowaniu na zewnątrz, powodując swobodny koniec rurki Rurka Bourdona do wyparcia.
Mechanizm wzmacniający przekładnię zębatą: Mechanizm ten składa się z cięgła, koła zębatego sektorowego, koła centralnego itp., które służy do wzmacniania przemieszczenia wolnego końca rurki Bourdona i przekazywania go do wskazówki.
Wskazówka i tarcza: Wskazówka napędzana jest przez współosiowe koło zębate, a na tarczy wskazywana jest wartość mierzonego ciśnienia (nadciśnienia).
Obudowa: Służy do ochrony wewnętrznych elementów manometru i posiada pewien stopień uszczelnienia.
2. Zasada działania
Kiedy ośrodek o zmierzonym ciśnieniu dostanie się do wewnętrznej wnęki rurki Bourdona przez złącze rurowe, rurka Bourdona odkształca się pod wpływem średniego ciśnienia, a jej wolny koniec ulega przemieszczeniu. To przemieszczenie jest przenoszone na koło zębate wentylatora poprzez cięgno, a koło zębate wentylatora wprawia w ruch koło centralne. Wskazówka napędzana jest przez współosiową przekładnię centralną, która wskazuje na tarczy wartość mierzonego ciśnienia. Wielkość kąta obrotu wskazówki jest proporcjonalna do przemieszczenia wolnego końca rurki Bourdona, czyli jest proporcjonalna do wielkości mierzonego ciśnienia medium.
3. Środki ostrożności podczas stosowania
Manometr z rurką Bourdona powinien być używany w nienaruszonym opakowaniu i skalibrowany w okresie gwarancyjnym.
Obudowa zewnętrzna i szklana pokrywa manometru powinny być dobrze uszczelnione, a zawór, rurociąg ciśnieniowy i złącze powinny być szczelne.
Manometr należy ustawić pionowo, a ciśnienie nie powinno przekraczać 3/4 górnej granicy manometru przy pomiarze stałego ciśnienia; nie powinna przekraczać 2/3 górnej granicy manometru przy pomiarze ciśnienia pulsacyjnego i uderzeniowego.
Jeżeli mierzone medium działa korodująco na elementy manometru, należy zamontować pojemnik izolacyjny wypełniony cieczą obojętną.
Manometr z rurką Bourdona należy regularnie sprawdzać i naprawiać, aby zapewnić dokładność i niezawodność pomiaru.
