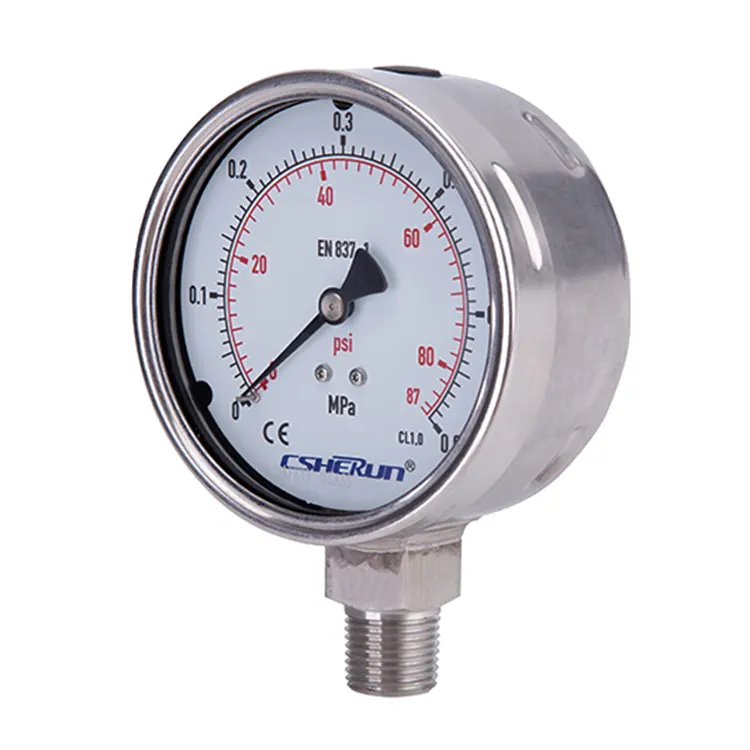

Zaawansowany manometr wykonany w całości ze stali nierdzewnej, dumnie produkowany w Chinach, to wszechstronny przyrząd wykorzystywany głównie do pomiaru ciśnienia gazu, oferujący możliwości pomiaru mikrociśnienia i zabezpieczenia przed nadmiernym ciśnieniem w określonych granicach. Wykonany w całości ze stali nierdzewnej, zapewnia trwałość i odporność na korozję w różnych zastosowaniach.
Manometr CSHERUN wykonany w całości ze stali nierdzewnej doskonale radzi sobie z agresywnymi mediami gazowymi i ciekłymi, które nie są bardzo lepkie ani podatne na krystalizację, dzięki czemu idealnie nadaje się do trudnych warunków. Znajduje szerokie zastosowanie w przemyśle chemicznym i petrochemicznym, przemyśle naftowym i gazowym, energetyce, technice wodno-ściekowej, budowie maszyn i ogólnej budowie instalacji.
Jako profesjonalny, wysokiej jakości producent manometrów w całości ze stali nierdzewnej, możesz mieć pewność, że kupisz manometr w całości ze stali nierdzewnej z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.
● Doskonała stabilność cyklu obciążenia i odporność na wstrząsy
● Wysokie obciążenia dynamiczne i wibracje
● Dłuższa żywotność, solidność
● Całkowicie ze stali nierdzewnej
● Zakres skali od 0 … 0,6 do 0 … 1600 barów
● Do agresywnych mediów gazowych i ciekłych, które nie są bardzo lepkie i krystalizujące, także w agresywnym środowisku
● Przemysł chemiczny i petrochemiczny, przemysł naftowy i gazowy, energetyka, a także technologia wodno-ściekowa
● Budowa maszyn i ogólna budowa instalacji
|
Maksymalna wartość skali manometru (bar) |
≤25 |
＜25 do ≤600 |
＜600 do ≤1000 |
|
Liczba cykli ciśnienia |
120 000 |
100 000 |
30 000 |
|
Projekt |
EN837-1 |
|
|
Rozmiar nominalny w mm |
63, 100, 160 |
|
|
Klasa dokładności (zgodnie z EN837-1) |
NS63: CL1.6 NS100, 160: CL1.0 |
|
|
Zakresy pomiarowe |
-1…0bar do -1…15bar 0…0,6 bara do 0…1600 bara |
|
|
Obszar zastosowań |
Stały: NS63 3/4 X wartości pełnej skali NS100, 160 wartość pełnej skali
Obciążenie dynamiczne: NS63 2/3 X wartości pełnej skali NS100, 160 0,9 X wartość pełnej skali
Krótkoterminowe: NS63 wartość pełnej skali NS100, 160 1,3 X wartość pełnej skali |
|
|
Zakres temperatur pracy |
Otoczenia: -40…. +60℃ (płyn nienapełniony) -20…. +60℃ (Wypełnienie gliceryna)
Średni: -40…. +200℃ (płyn nienapełniony) -20…. +100℃ (gliceryna wypełniona) -40…. +100 ℃ (wypełniony olej silikonowy) |
|
|
Wydajność temperaturowa |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20℃): max.±0,4%/10k zakresu |
|
|
Stopień ochrony |
IP65 (EN 60529) |
|
|
Połączenie procesowe |
Stal nierdzewna 316L G1/4B G1/2B |
| Lokalizacja połączenia |
Mocowanie dolne Dolne mocowanie z tyłu Środkowe mocowanie tylne (tylko dla NS63) |
|
Element ciśnieniowy |
Stal nierdzewna 316 Rura typu „C” ≤60bar > Rura spiralna 60 barów |
|
Ruch |
Stal nierdzewna |
|
Cyferblat |
aluminium, biały, Oznaczenie tarczy czarno-czerwone |
|
Wskaźnik |
Aluminiowe, czarne |
|
Sprawa |
Stal nierdzewna 304 |
|
Ramka typu bagnetowego |
Stal nierdzewna 304 |
|
Okno |
Laminowane szkło bezpieczne |
|
Płyn do napełniania |
Gliceryna (99,5%) |
■ Inne przyłącze procesowe, gwint przyłącza może być PT, NPT, BSPT itp.
■ Specjalne skale
■ Ramka do montażu panelowego
■ Styki elektryczne
■ Mocowanie na 3 otwory, ramka do montażu panelowego
■ Inne wersje specjalne
