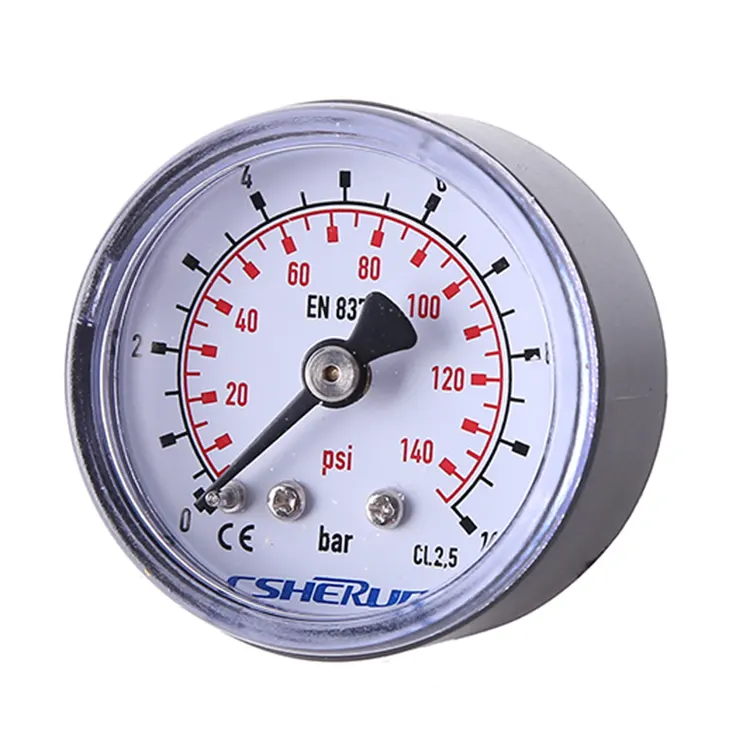

Jako profesjonalna produkcja, chcielibyśmy zapewnić Państwu wysokiej jakości manometr w obudowie z tworzywa sztucznego. A my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę. Zaawansowany manometr w obudowie z tworzywa sztucznego, produkowany w Chinach, służy głównie do pomiaru ciśnienia gazu, z możliwością wykonywania pomiarów mikrociśnienia i zapewnia pewien stopień ochrony przed nadmiernym ciśnieniem. Zbudowany z rurki Bourdona ze stopu miedzi i umieszczony w trwałej plastikowej obudowie, ten miernik stanowi solidne i niezawodne rozwiązanie.
Manometr CSHERUN w plastikowej obudowie jest przeznaczony do stosowania z mediami gazowymi i ciekłymi, które nie są bardzo lepkie, nie krystalizują i nie powodują korozji stopów miedzi. Podczas pomiaru gazu lub pary istotne jest przestrzeganie kryteriów wyboru przedstawionych w tabeli „Kryteria wyboru zgodnie z normą pre-EN 837-2”, aby zapewnić dokładne i bezpieczne działanie.
● Do zastosowań w systemach pneumatycznych i grzewczych
● Projekt zgodny z normą 837-1
● Inżynieria medyczna
● Niezawodny i ekonomiczny
● Dostępne różne wersje niestandardowe
W przypadku mediów gazowych i ciekłych, które nie są bardzo lepkie, nie krystalizują i nie atakują stopów miedzi.
！Do pomiaru gazu lub oparów należy używać tych mierników zgodnie z tabelą „Kryteria wyboru zgodnie z normą EN 837-2”.
|
Projekt |
EN837-1 |
|
Rozmiar nominalny w mm |
40, 50, 63, 80, 100 |
|
Klasa dokładności (zgodnie z EN837-1) |
Cl2,5: 40, 50 Cl1.6: 63, 80 Cl1.0: 100 |
|
Zakresy pomiarowe |
-1… 0bar do -1…15bar 0… 0,6 bara do 0…400 bara |
|
Obszar zastosowań |
Stały: 3/4 X wartości pełnej skali Obciążenie dynamiczne: 2/3 X wartość pełnej skali Krótkoterminowe: wartość w pełnej skali |
|
Zakres temperatur pracy |
Otoczenie: -20…. +60℃ Średni: maksymalnie +60 ℃ |
|
Wydajność temperaturowa |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20℃): max.±0,4%/10k zakresu |
|
Stopień ochrony
|
IP32 (EN 60529) |
|
Połączenie procesowe |

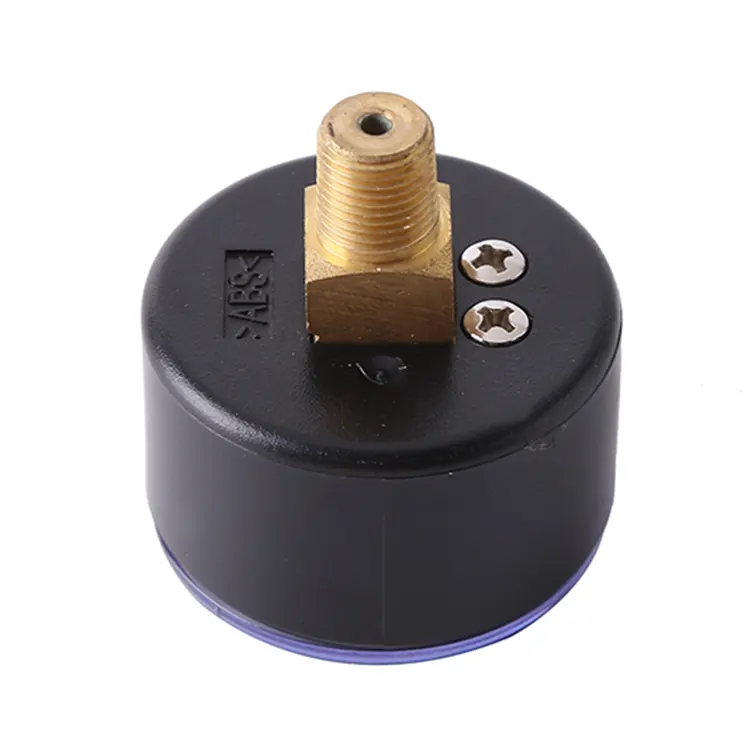

Stop miedzi NS 40 G1/8B - SW 12 NS 50, 63 G1/4B - SW14 NS 80, 100 dolny G1/2B – rozmiar klucza SW22 NS 80, 100, środkowy tył G1/4B – rozmiar klucza SW14 |
|
Lokalizacja połączenia |
Dolny lub środkowy tył |
|
Element ciśnieniowy |
Stop miedzi Rurka typu „C” ≤60 barów > 60 barów rura spiralna |
|
Ruch |
Stop miedzi |
|
Cyferblat |
aluminium, biały, Oznaczenie tarczy czarno-czerwone |
|
Wskaźnik |
Aluminiowe, czarne |
|
Sprawa |
Czarny ABS |
|
Okno |
Plastik zatrzaskowy, NS80, 100 z regulowaną czerwoną wskazówką referencyjną |
■ Inne przyłącze procesowe, gwint przyłącza może być PT, NPT, BSPT itp.
■ Specjalne skale
■ Obudowa stalowa, czarna
■ Kołnierz do montażu powierzchniowego
■ Inne wersje specjalne
