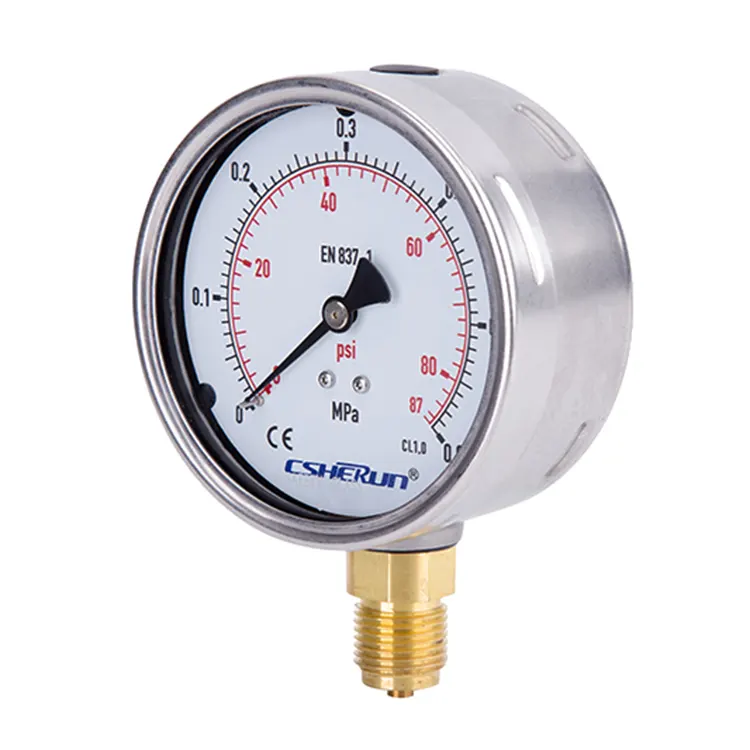

Wyrafinowany manometr napełniania cieczą, produkowany w Chinach, służy głównie do pomiaru ciśnienia gazu, z możliwością oceny mikrociśnienia i zapewnia pewien stopień ochrony przed nadmiernym ciśnieniem. Wykonany ze stopu miedzi i zamknięty w wytrzymałej stali nierdzewnej, ten miernik zapewnia zarówno precyzję, jak i trwałość.
Manometr napełniania cieczą CSHERUN, produkowany w Chinach, jest przeznaczony do stosowania z mediami gazowymi i ciekłymi, które nie są bardzo lepkie, nie krystalizują i nie powodują korozji stopów miedzi. Podczas pomiaru gazu lub pary istotne jest przestrzeganie tabeli „Kryteria wyboru zgodnie z normą EN 837-2”, aby zapewnić kompatybilność i dokładność.
Dla większej wygody CSHERUN oferuje opcję dostosowania oznaczeń tarczy do konkretnych potrzeb. Na życzenie możemy również wydrukować logo Twojej firmy na tarczy, zapewniając spersonalizowany wygląd manometru napełniania płynem.
● Odporny na wibracje i wstrząsy
● Odpowiedni do dużych wibracji i wysokich, dynamicznych obciążeń ciśnieniowych
● Nadaje się do wszystkich mediów gazowych i ciekłych, które nie będą blokować układu ciśnieniowego ani nie atakować części ze stopu miedzi
● Dłuższa żywotność ze względu na mniejsze zużycie i ochronę układu pomiarowego przed korozją
● Hydraulika
● Sprężarki, przemysł stoczniowy
● Inżynieria medyczna
● Niezawodny i ekonomiczny
● Dostępne różne wersje niestandardowe
● W przypadku mediów gazowych i ciekłych, które nie są bardzo lepkie, nie krystalizują i nie atakują stopów miedzi.
● ！Do pomiaru gazu lub pary należy używać tych mierników zgodnie z tabelą „Kryteria wyboru zgodnie z normą EN 837-2”.
|
Maksymalna wartość skali manometru (bar) |
≤25 |
＜25 do ≤600 |
＜600 do ≤1000 |
|
Liczba cykli ciśnienia |
120 000 |
100 000 |
30 000 |
|
Projekt |
EN837-1 |
|
|
Rozmiar nominalny w mm |
63, 100, 160 |
|
|
Klasa dokładności (zgodnie z EN837-1) |
63mm :Cl1.6 100, 160 mm: Cl1,0 |
|
|
Zakresy pomiarowe
|
-1… 0bar do -1…15bar 0 … 0,6 bara do 0 … 1000 barów |
|
|
Obszar zastosowań
|
Stały: ≤600 barów w pełnej skali > 600 barów 3/4 X pełnej skali
Obciążenie dynamiczne: ≤600bar 0,9 X wartość pełnej skali > 600 barów 2/3 X pełnej skali
Krótki czas: ≤600bar 1,3 X wartość pełnej skali > 600 barów w pełnej skali |
|
|
Zakres temperatur pracy |
Otoczenie: -20…. +60℃ Średni: maksymalnie +60 ℃ |
|
|
Wydajność temperaturowa |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20℃): max.±0,4%/10k zakresu |
|
|
Stopień ochrony |
IP65 (EN 60529) |
|
|
Połączenie procesowe |
Stop miedzi G1/2B – rozmiar klucza SW22 |
|
Lokalizacja połączenia
|
Mocowanie dolne Dolne mocowanie z tyłu Środkowe mocowanie tylne (tylko dla NS63) |
|
Element ciśnieniowy |
Stop miedzi Rurka typu „C” ≤60 barów > 60 barów rura spiralna |
|
Ruch |
Stop miedzi |
|
Cyferblat
|
aluminium, biały, Oznaczenie tarczy czarno-czerwone |
|
Wskaźnik |
Aluminiowe, czarne |
|
Sprawa |
Stal nierdzewna 304 z wydmuchem |
|
Ramka typu bagnetowego |
Stal nierdzewna 304 |
|
Okno |
Szkło bezpieczne |
|
Płyn do napełniania |
Gliceryna (99,5%), Olej silikonowy (opcja) |
■ Inne przyłącze procesowe, gwint przyłącza może być PT, NPT, BSPT itp.
■ Specjalne skale
■ Obramowanie do montażu panelowego
■ Mocowanie na 3 otwory, ramka do montażu panelowego
■ Inne wersje specjalne
