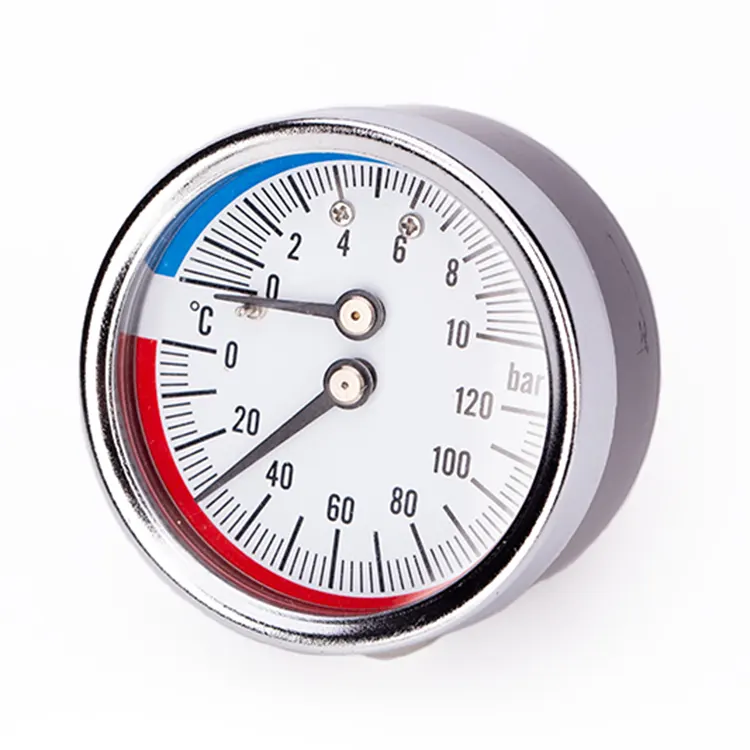

Wskaźnik temperatury i ciśnienia zapewnia elastyczne zastosowanie dzięki połączonemu wskazaniu ciśnienia i temperatury. Ponieważ ciśnienie jest wyświetlane na górze, a temperatura na dole, skala temperatury jest sprytnie pochylona w dół, aby zapewnić czytelność. Alternatywnie manometr można również skonfigurować z temperaturą na górze i ciśnieniem na dole, aby dostosować się do różnych preferencji i potrzeb.
Przyrząd może pochwalić się imponującymi zakresami skali, oferującymi odczyty ciśnienia od 0 do 16 barów i odczyty temperatury od 0 do 150°C. Idealnie nadaje się do systemów grzewczych, a także kotłów wielofunkcyjnych, które zapewniają zarówno ciepłą wodę, jak i ogrzewanie, zapewniając dokładne i niezawodne monitorowanie krytycznych parametrów.
● Systemy grzewcze
● Kotły dwufunkcyjne z ciepłą wodą i ogrzewaniem
● Połączone wskazanie ciśnienia i temperatury,
Przy górnym ciśnieniu, przy dolnej temperaturze skala temperatury wygięta w dół
W najwyższej temperaturze, przy dolnym ciśnieniu
● Zakres skali do 0… 16 barów, 0… 150 °C
Termomanometr z układem bimetalicznym montowany jest bezpośrednio w miejscu pomiarowym za pomocą trzpienia. Zawór umożliwia odkręcenie przyrządu pomiarowego bez konieczności wcześniejszego opróżniania instalacji grzewczej. Dzięki połączeniu manometru i termometru bimetalicznego przyrząd może być elastycznie stosowany w szerokiej gamie zastosowań.
|
Rozmiar nominalny w mm |
40, 50, 63, 80 |
|
|
Klasa dokładności |
■ Ciśnienie: 2,5 (EN 837-1) ■ Temperatura: ±2,5°C Zakresy skali ■ Ciśnienie: 0 ... 1 do 0 ... 16 barów ■ Temperatura: 0 ... 100 do 0 ... 150 °C |
|
|
Zakresy robocze
|
■ Nacisk: Stały: 3/4 x wartość pełnej skali Wahania: 2/3 x wartość pełnej skali Krótki czas: Pełna wartość skali
■ Temperatura: Wartość w pełnej skali |
|
|
Elementy pomiarowe |
■ Ciśnienie: rurka Bourdona, stop miedzi ■ Temperatura: Cewka bimetaliczna, stop miedzi |
|
|
Połączenie procesowe |
R 1/2 ISO 7 (zewnętrzne), pod klucz 22 mm |
|
|
Lokalizacja połączenia
|
Dolne mocowanie (LM) 1 Mocowanie tylne centralnie (CBM) |
|
|
Sprawa |
Plastik, czarny Lub stal, lakierowana na czarno |
|
|
Ruch |
Stop miedzi |
|
|
Cyferblat |
Aluminium, białe, czarne napisy Skala ciśnienia zaznaczona na niebiesko, skala temperatury zaznaczona na czerwono |
|
|
Wskaźnik |
Aluminiowe, czarne |
|
|
Okno |
Plastikowy |
|
■ Inne połączenie procesowe
■ Zawór odcinający, stop miedzi
■ Szkiełko przyrządów (z nasuwaną ramką)
■ Inne zakresy skali
■ Specjalne skale
