● Wnioski sanitarne
● Produkcja żywności i napojów
● Przemysł farmaceutyczny, przemysł biotechnologiczny, produkcja składników aktywnych
● Produkcja aseptycznych podstawowych materiałów w przemyśle chemicznym
● Szybkie czyszczenie, bez pozostałości
● Nadaje się do SIP i CIP
● certyfikat EHEDG i zgodny z 3
● Certyfikowany projekt higieniczny
|

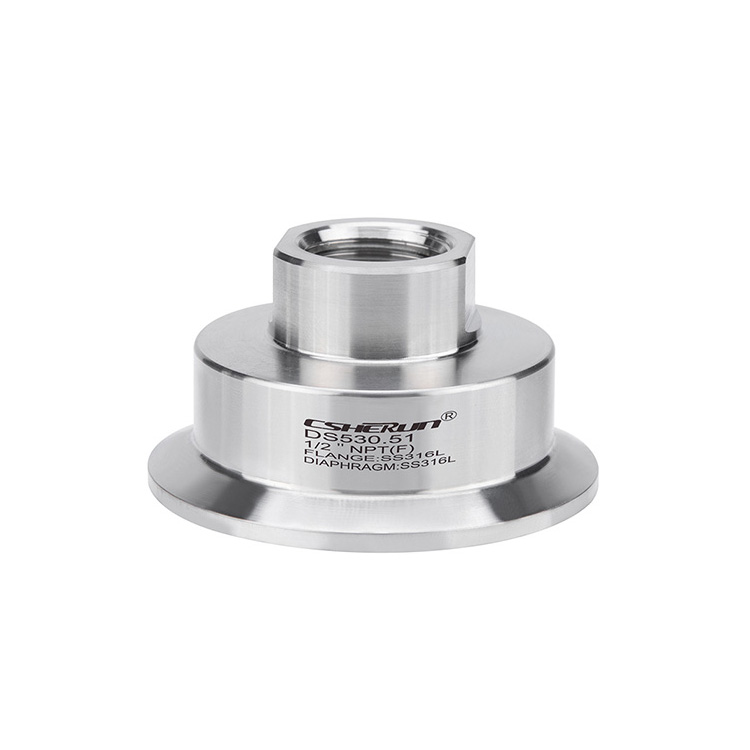

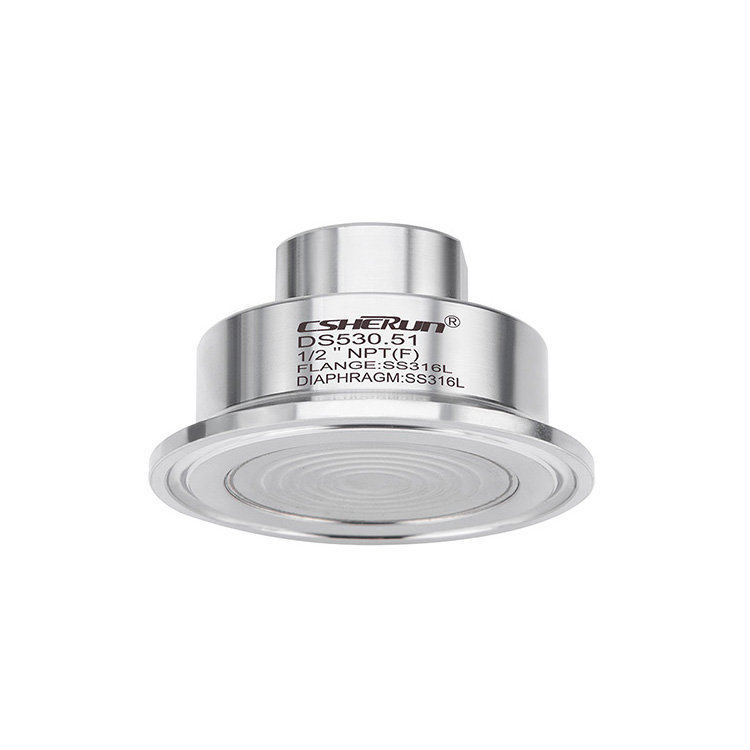

Model DS551.36 |
Standard |
Opcja |
|
Zakres ciśnienia |
|
|
|

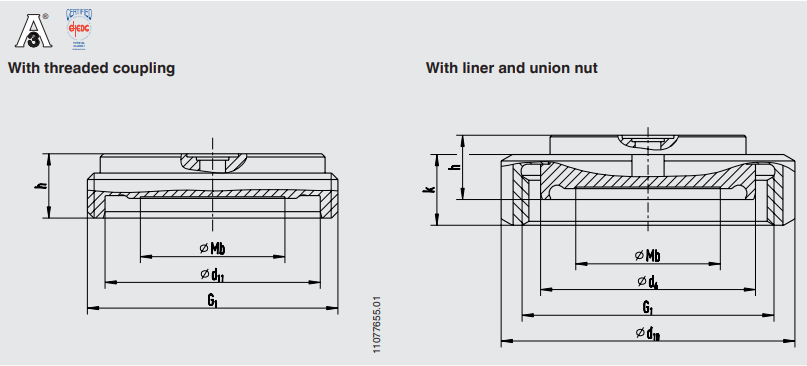

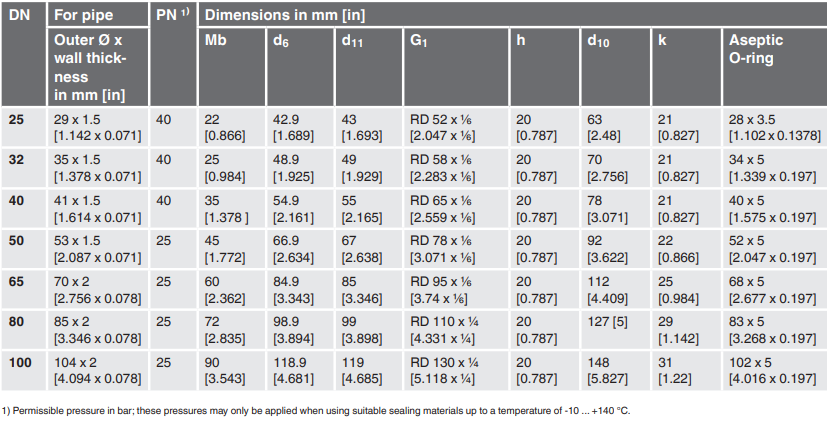

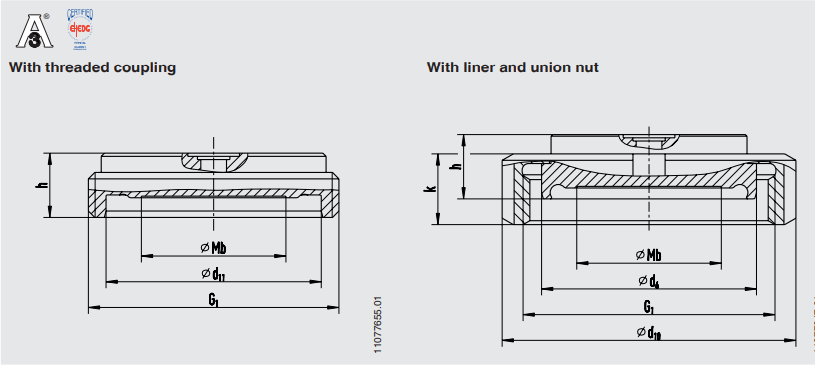

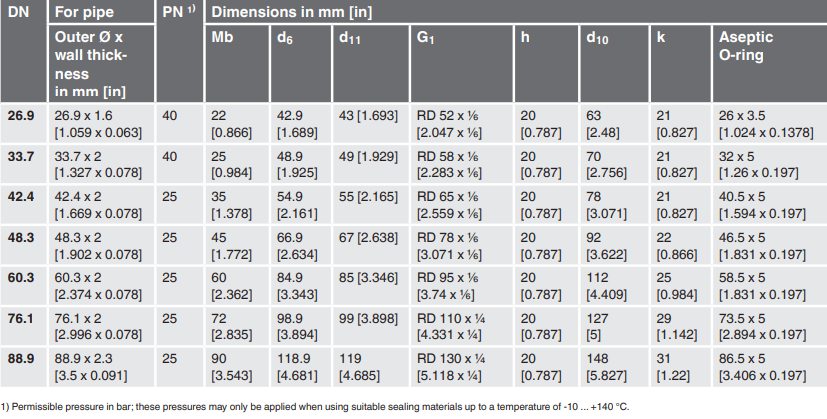

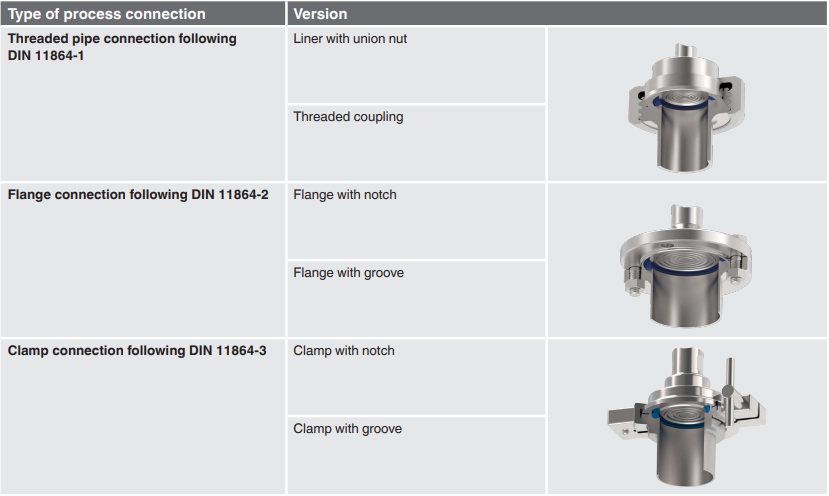

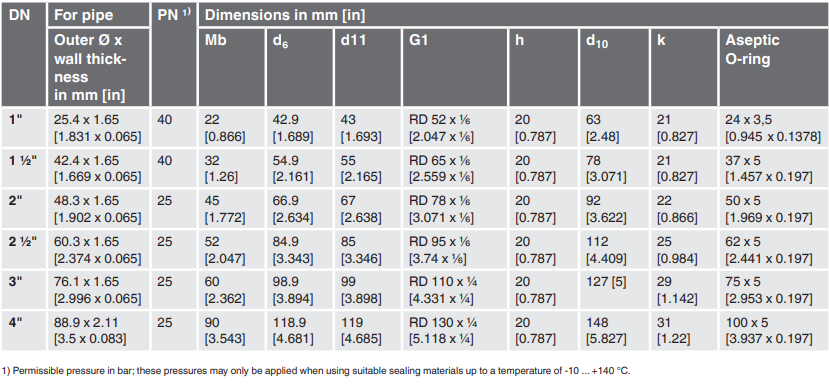

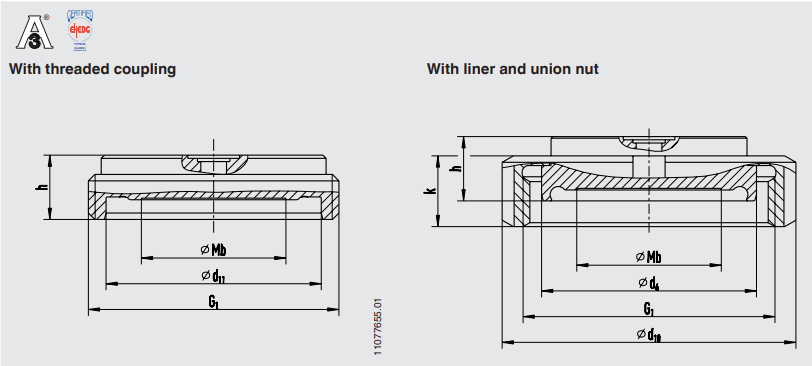

Połączenie gwintowane według DIN 11864-1 |
■ 0… 0,6 bar do 0… 40 bar [0… 8,7 psi do 0… 580 psi] (do DN 40) |
|
|

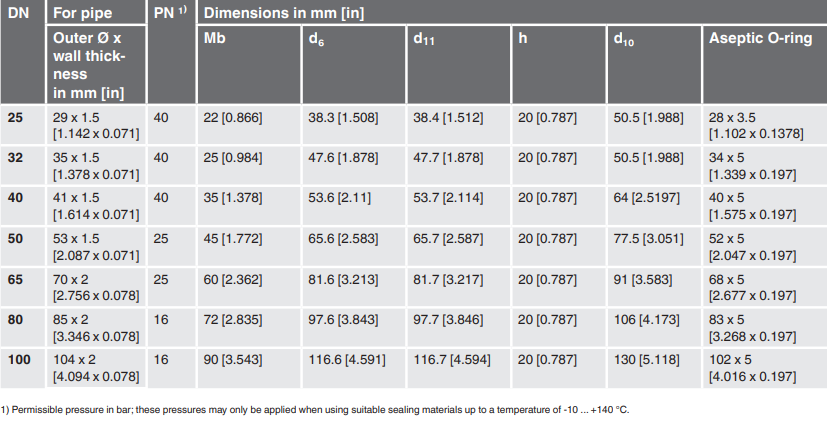

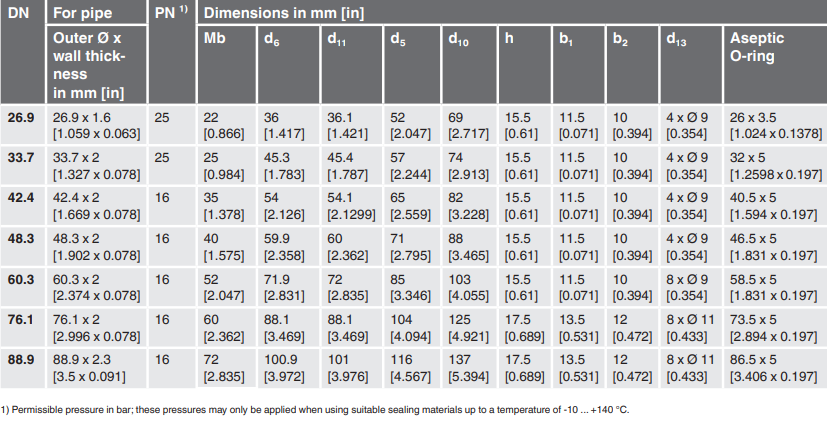

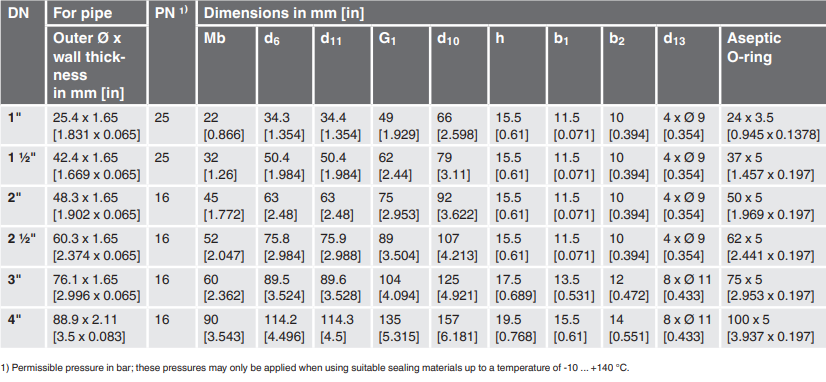

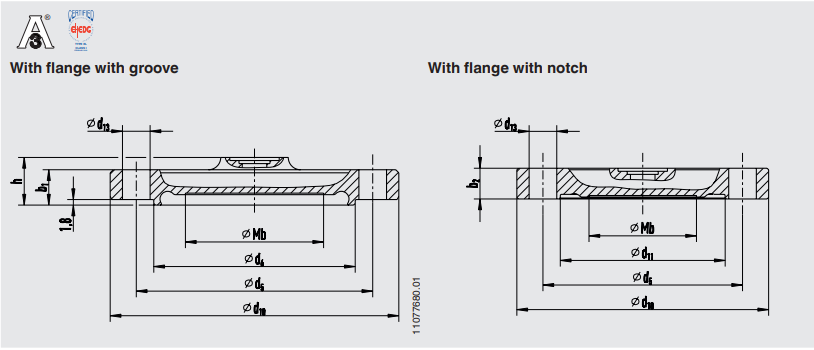

Połączenie kołnierza na DIN 11864-2 |
■ 0… 0,6 bar do 0… 25 bar [0… 8,7 psi do 0… 363 psi] (do DN 40) |
|
|

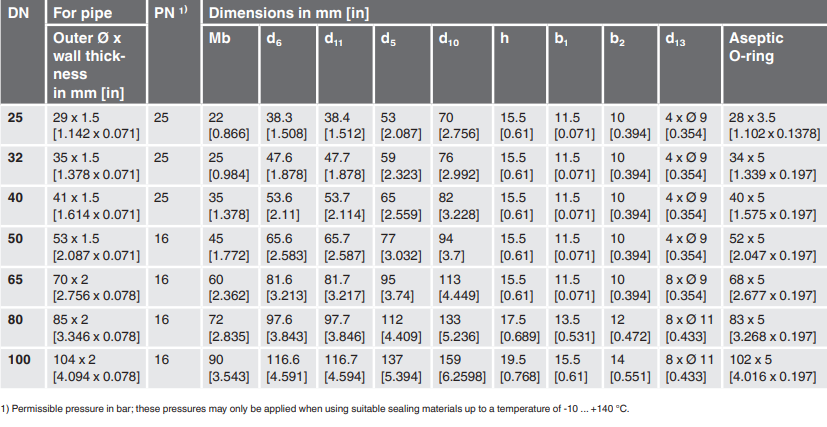

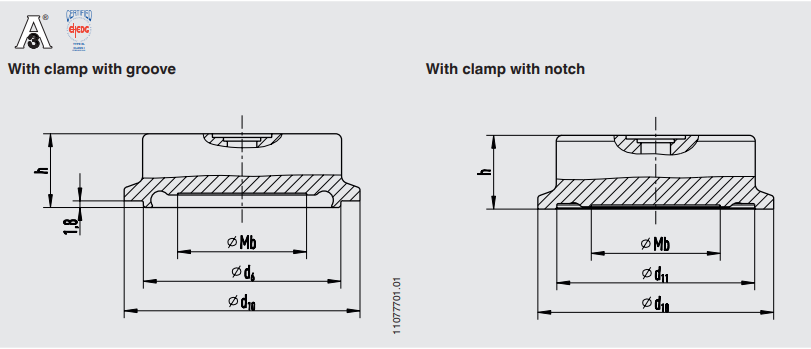

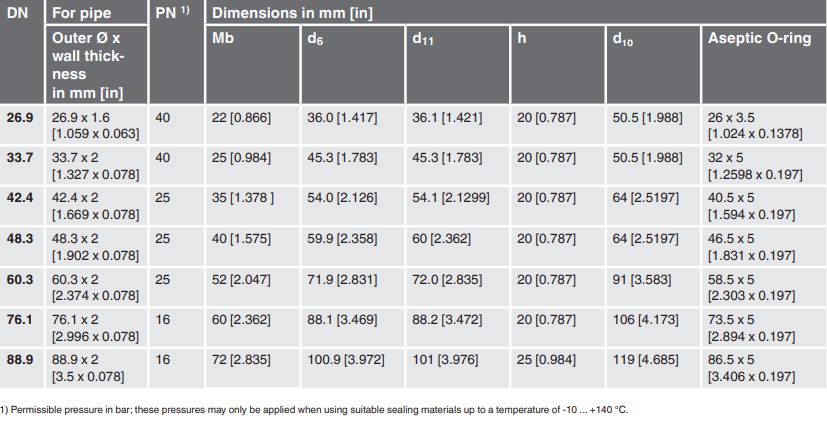

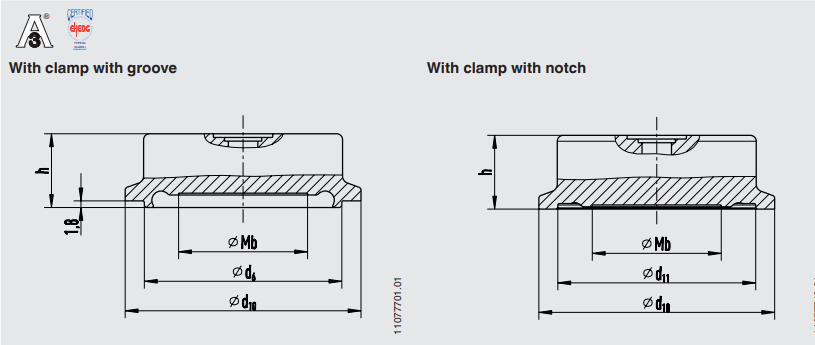

Połączenie zacisków według DIN 11864-3 ²⁾ |
■ 0… 0,6 bar do 0… 40 bar [0… 8,7 psi do 0… 580 psi] (do DN 40) |
|
|
Poziom czystości zwilżonych części |
Pozbawiony smarów na ropę i smarowanie na poziom ATM G93-03 F (<1000 mg/m2) |
■ beztłuszczowe i beztłańskie na poziom ATM G93-03 Poziom D i ISO 15001 (<220 mg/m2) |
|
Pochodzenie zwilżonych części |
Międzynarodowy |
Ja, CH, używa |
|
Chropowatość powierzchni zwilżonych części |
RA ≤ 0,76 μm [30 μin] na ASME BPE SF3 (z wyjątkiem szwu spoiny) |
RA ≤ 0,38 μm [15 μIN] na ASME BPE SF4, tylko z powierzchnią elektropolerowaną (z wyjątkiem szwu spoiny) |
|
Połączenie z instrumentem pomiarowym |
Adapter osiowy |
Adapter osiowy z gwintem żeńskim g ½, g ¼, ½ npt lub ¼ npt |
|
Typ montażu |
Bezpośrednie montaż |
■ Kapilara |
|
Wersja na NACE |
--- |
■ MR 0175 |
|
Usługa próżniowa |
Podstawowa usługa |
■ Usługa premium |
|
Wspornik montażu instrumentu (tylko dla opcji naczyń włosowatych) |
--- |
■ Formularz h na DIN 16281, 100 mm, aluminium, czarny |
|
Górna część pieczęci membrany |
Zwilżone części |
|
Stal nierdzewna 1.4435 (316L) |
Stal nierdzewna 1.4435 (316L) |
|
Stal nierdzewna 1.4435 (316L), elektropolera |
Stal nierdzewna 1.4435 (316L), elektropolera |
|
Stal nierdzewna 1.4539 (904L) |
Stal nierdzewna 1.4539 (904L) |
|
Hastelloy C22 (2.4602) |
Hastelloy C22 (2.4602) |
|
Hastelloy C276 (2.4819) |
Hastelloy C276 (2.4819) |
Dalsze kombinacje materiałów dla specjalnych temperatur procesu na żądanie
Standard rur: rury na din 11866 rzęd A lub DIN 11850 Row 2
Standard rur: rury na DIN 11866 ROW B lub DIN ISO 1127 ROW 1
Standard rur: rury na DIN 11866 ROW C lub ASME BPE 1997
Standard rur: rury na din 11866 rzęd A lub DIN 11850 Row 2
Standard rur: rury na DIN 11866 ROW B lub DIN ISO 1127 ROW 1
Standard rur: rury na DIN 11866 ROW C lub ASME BPE 1997
Standard rur: rury na din 11866 rzęd A lub DIN 11850 Row 2
Standard rur: rury na DIN 11866 ROW B lub DIN ISO 1127 ROW 1
Standard rur: rury na DIN 11866 ROW C lub ASME BPE 1997
Model uszczelnienia przepony / Połączenie procesowe (typ i specyfikacja połączenia procesowego) / Materiał (korpus podstawy, przepona) / Szorstkość powierzchni zwilżone części / połączenie z przyrządem pomiarowym / poziom czystości zwilżonych części / pochodzenia zwilżonych części / certyfikatów
Model uszczelnienia przepony / Połączenie procesowe (rodzaj połączenia procesowego, standard rury, wymiar rury) / materiał (korpus podstawy, przepona) / Szorstkość powierzchni zwilżonych części / uszczelniania / pomiaru instrumentu (arkusz danych) / Montaż (bezpośrednie mocowanie, element chłodzenia, kapilarę) / min. i Max. Temperatura procesu / min. i Max. Temperatura otoczenia / usługa / próżniowa / system Wypełnij Płyn / Certyfikaty / Wysokość Różnica / poziom czystości zwilżonych części / pochodzenia zwilżonych części / wspornika montażu instrumentu
