Wstęp
Manometry są niezbędnymi przyrządami do monitorowania i kontrolowania różnych procesów w branżach takich jak chemiczna, petrochemiczna, naftowa i gazowa oraz uzdatnianie wody. Theruch manometruto podstawowy mechanizm, który przekłada przyłożone ciśnienie na czytelny pomiar na tarczy. Zrozumienie działania tych ruchów może pomóc w zapobieganiu błędom, zwiększeniu bezpieczeństwa i poprawie wydajności operacyjnej.
Podstawowa zasada ruchu manometru
Podstawowa zasada ruchu manometru polega na przetwarzaniu ciśnienia na ruch mechaniczny. Kiedy ciśnienie płynu wpływa do manometru, oddziałuje ono na element czujnikowy, który przesuwa wskazówkę na skalibrowanej skali. Ta konwersja umożliwia operatorom dokładną interpretację ciśnienia.
Kluczowe komponenty:
- Element czujnikowy:Część reagująca na zmiany ciśnienia. Typowe typy obejmują rurki Bourdona, membrany i mieszki.

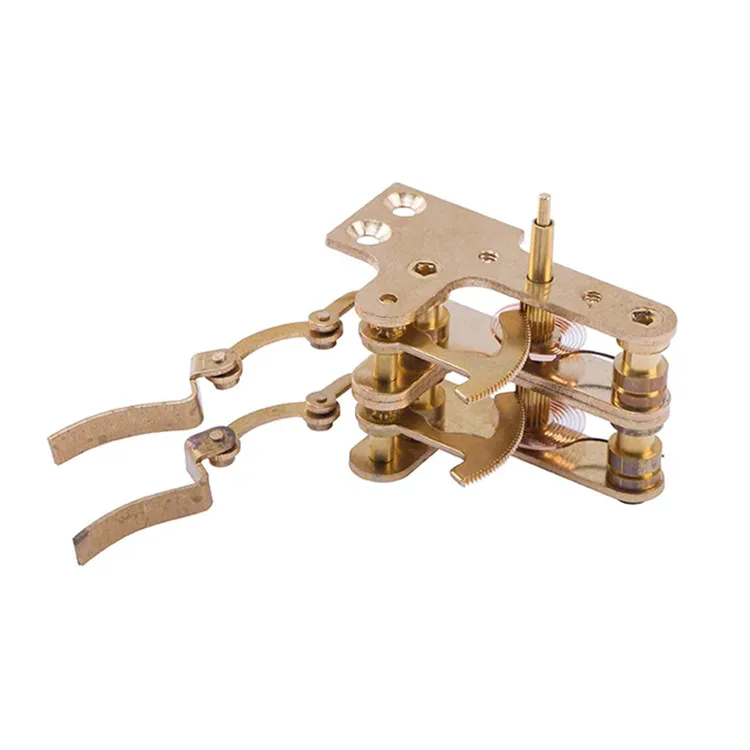

- Mechanizm połączenia:Przenosi ruch z elementu czujnikowego na wskazówkę.
- Wskaźnik i pokrętło:Wyświetla zmierzone ciśnienie dla łatwego odczytu.
- Obudowa ruchu:Chroni mechanizm wewnętrzny przed szkodami środowiskowymi.
Jak przekazywany jest ruch:
Zazwyczaj ruch elementu czujnikowego jest wzmacniany przez połączenie mechaniczne, często koła zębate i dźwignie, które obracają wskazówkę proporcjonalnie do przyłożonego nacisku. Zapewnia to precyzję nawet przy niskich lub zmiennych ciśnieniach.
Rodzaje ruchów manometru
Ruchy manometru różnią się w zależności od projektu i wymagań aplikacji. Wybór odpowiedniego typu jest niezbędny do dokładnego i niezawodnego pomiaru.
| Typ ruchu | Mechanizm | Aplikacja |
|---|---|---|
| Ruch rurki Bourdona | Zakrzywiona rurka prostuje się pod naciskiem, przesuwając wskazówkę. | Zastosowania przemysłowe, systemy parowe, gazowe i hydrauliczne. |
| Ruch membrany | Cienka elastyczna membrana odkształca się pod ciśnieniem. | Pomiar niskiego ciśnienia, ciecze korozyjne, układy próżniowe. |
| Ruch Miechowy | Rozszerzalne i kurczliwe mieszki przekazują ruch na wskazówkę. | Pomiary o wysokiej precyzji, przyrządy laboratoryjne. |
| Ruch kapsułowy | Dwie membrany zespawane ze sobą, wrażliwe na niskie ciśnienia. | Systemy medyczne, HVAC i pneumatyczne. |
Typowe problemy i rozwiązywanie problemów
Nawet najbardziej wytrzymałe ruchy manometrów mogą stawić czoła wyzwaniom. Rozpoznanie typowych problemów umożliwia terminową konserwację i zapewnia dokładność pomiaru.
Typowe problemy:
- Przyklejony wskaźnik:Spowodowane brudem, korozją lub zużyciem mechanicznym. Rozwiązanie: Oczyść i nasmaruj mechanizm.
- Niedokładne odczyty:Może wynikać z nadmiernego ciśnienia, zmęczenia elementu czujnikowego lub luźnych połączeń. Rozwiązanie: Wykonaj ponowną kalibrację lub wymień zużyte elementy.
- Przeciek:Występuje na złączach lub uszczelnieniach membranowych. Rozwiązanie: Niezwłocznie sprawdź i wymień uszczelki.
- Efekty wibracji:Może powodować drganie wskaźnika. Rozwiązanie: Użyj obudowy wypełnionej cieczą lub mocowania odpornego na wibracje.
Wskazówki dotyczące instalacji i konserwacji
Prawidłowa instalacja i rutynowa konserwacja wydłużają żywotność mechanizmu manometru. Postępuj zgodnie z tymi najlepszymi praktykami:
- Jeśli to możliwe, instaluj miernik w miejscu wolnym od wibracji.
- Upewnij się, że orientacja miernika jest zgodna z zaleceniami producenta.
- Chroń miernik przed ekstremalnymi temperaturami i środowiskiem korozyjnym.
- Regularnie kalibruj miernik przy użyciu certyfikowanych przyrządów.
- Okresowo sprawdzaj i smaruj połączenia mechaniczne.
- Aby zapobiec awariom, należy niezwłocznie wymieniać zużyte lub uszkodzone elementy.
Często zadawane pytania
- P: Czy manometry mogą współpracować z płynami korozyjnymi?
- Odp.: Tak, poprzez zastosowanie mechanizmów membranowych lub mieszkowych z materiałów odpornych na korozję, takich jak stal nierdzewna.
- P: Jak często należy kalibrować manometr?
- Odp.: Zaleca się kalibrację co najmniej raz w roku lub częściej w procesach krytycznych.
- P: Jaka jest różnica pomiędzy ruchami rurki Bourdona i membrany?
- Odp.: Rurki Bourdona nadają się do wyższych ciśnień i zastosowań przemysłowych, natomiast membrany są lepsze do środowisk niskociśnieniowych, wrażliwych lub korozyjnych.
- P: Jak uniknąć uszkodzeń spowodowanych nadciśnieniem?
- Odp.: Użyj zaworów nadmiarowych ciśnienia, tłumików lub wybierz manometr o wartości znamionowej przekraczającej maksymalne ciśnienie w systemie.
Wniosek
Działanie Aruch manometruto fascynujące połączenie mechanicznej precyzji i materiałoznawstwa. Rozumiejąc różne typy ruchów, typowe problemy i właściwe praktyki konserwacji, możesz zapewnić niezawodny pomiar ciśnienia w swoich aplikacjach.CSHERUNzapewnia wysokiej jakości mechanizmy manometrów zaprojektowane z myślą o trwałości i dokładności, dostosowane do potrzeb przemysłowych i laboratoryjnych. Zapraszamy do zapoznania się z naszą ofertą i konsultacji z naszymi specjalistamiskontaktuj się z nami.
