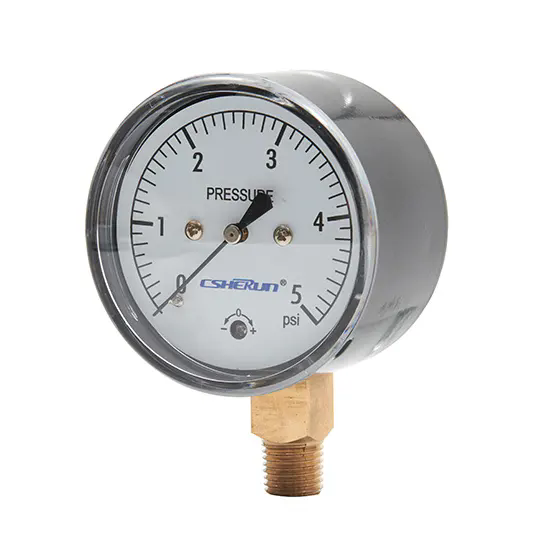

A Manometr kapsułkowyto precyzyjny przyrząd przeznaczony do pomiaru zakresów niskich ciśnień z dużą czułością i stabilnością. Jest szeroko stosowany w branżach takich jak HVAC, sprzęt medyczny, monitorowanie środowiska, regulacja gazów i systemy laboratoryjne, gdzie dokładny pomiar niskiego ciśnienia ma kluczowe znaczenie. Artykuł ten zawiera wyczerpujące wyjaśnienie działania manometru kapsułkowego, jego elementów konstrukcyjnych, scenariuszy zastosowań, kryteriów wyboru i typowych wyzwań stojących przed użytkownikami. Zawarte są jasne wyjaśnienia, uporządkowane sekcje i praktyczne wskazówki, które pomagają decydentom i inżynierom w wyborze odpowiedniego rozwiązania spełniającego ich specyficzne wymagania.
Manometr kapsułkowy to mechaniczne urządzenie do pomiaru ciśnienia zaprojektowane specjalnie do zastosowań w środowiskach o niskim ciśnieniu. W przeciwieństwie do manometrów z rurką Bourdona, które lepiej nadają się do pomiaru średnich i wysokich ciśnień, manometry kapsułkowe doskonale radzą sobie z pomiarem ciśnień zwykle poniżej 600 mbar. Ich czułość i powtarzalność czynią je niezbędnymi w zastosowaniach, w których konieczne jest niezawodne wykrywanie małych zmian ciśnienia.
Cechą charakterystyczną tego instrumentu jest kapsuła, która składa się z dwóch cienkich, falistych membran zespawanych ze sobą. Taka konstrukcja pozwala na zwiększone odkształcenie sprężyste nawet przy minimalnych zmianach ciśnienia, co przekłada się na dokładny i czytelny wydruk.
Działanie manometru kapsułkowego opiera się na odkształceniu sprężystym. Pod wpływem nacisku na kapsułkę zmienia się objętość wewnętrzna, powodując rozszerzanie się lub kurczenie membran. Ruch ten jest proporcjonalny do przyłożonego ciśnienia.

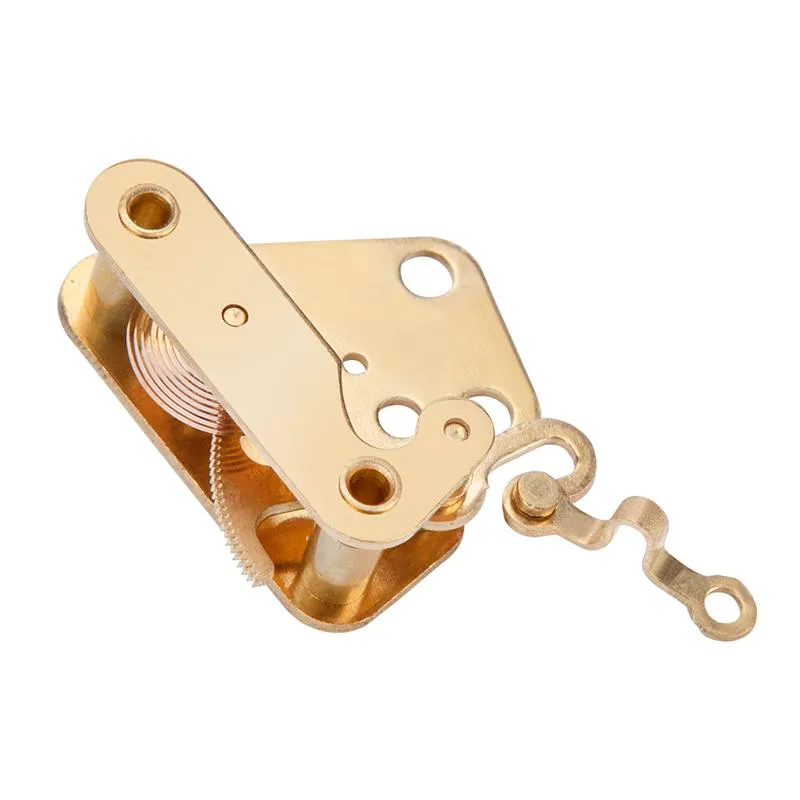

Odkształcenie jest przenoszone przez mechaniczny układ połączeń na wskazówkę, która porusza się po skalibrowanej tarczy. Ponieważ kapsułka łatwo reaguje na niewielkie zmiany ciśnienia, manometr może wyświetlać wartości niskiego ciśnienia z doskonałą rozdzielczością.
Ta czysto mechaniczna zasada zapewnia stabilną pracę bez konieczności zasilania zewnętrznego, dzięki czemu manometry kapsułkowe nadają się do długotrwałego ciągłego monitorowania.
Manometry kapsułkowe oferują kilka zalet, które bezpośrednio odpowiadają na typowe wyzwania branżowe:
Manometry kapsułkowe ze względu na swoją precyzję i niezawodność znajdują szerokie zastosowanie w:
Wybór odpowiedniego manometru kapsułkowego wymaga dokładnej oceny warunków pracy i celów pomiaru. Kluczowe czynniki obejmują:
| Parametr | Typowy zasięg |
|---|---|
| Zakres pomiarowy | 0–2,5 mbar do 0–600 mbar |
| Klasa dokładności | ±1,6% lub lepiej |
| Materiał obudowy | Stal nierdzewna |
| Połączenie procesowe | G1/4, G1/2, NPT |
| Temperatura pracy | -20°C do +60°C |
Użytkownicy często napotykają wyzwania, takie jak niedokładne odczyty, zmęczenie mechaniczne lub zakłócenia środowiskowe. Problemy te można złagodzić poprzez:
Rutynowa konserwacja zapewnia stałą wydajność i dłuższą żywotność. Należy okresowo przeprowadzać kontrolę wzrokową pod kątem przesunięcia wskazówki zerowej, zużycia mechanicznego lub uszkodzenia obudowy. Częstotliwość kalibracji zależy od krytyczności aplikacji, ale w przypadku systemów precyzyjnych jest ogólnie zalecana corocznie.
Jaki zakres ciśnienia najlepiej nadaje się dla manometru kapsułkowego?
Manometry kapsułkowe idealnie nadają się do bardzo niskich zakresów ciśnienia, zwykle poniżej 600 mbar.
Czy manometry kapsułkowe mogą mierzyć zarówno ciśnienie dodatnie, jak i ujemne?
Tak, wiele modeli zaprojektowano do pomiaru ciśnienia różnicowego, dodatniego lub podciśnienia.
Czy manometry kapsułkowe nadają się do mediów korozyjnych?
Jeśli są wykonane z odpowiednich materiałów, takich jak stal nierdzewna, można je stosować z gazami lekko korozyjnymi.
Zrozumienie, jak działa manometr kapsułkowy i jak wybrać odpowiedni model, jest niezbędne do uzyskania dokładnego i niezawodnego pomiaru niskiego ciśnienia. Przy właściwym doborze, instalacji i konserwacji przyrządy te zapewniają długoterminową stabilność i niezawodne działanie w szerokim zakresie zastosowań.
CSHERUNoferuje kompleksową gamę rozwiązań w zakresie manometrów kapsułkowych zaprojektowanych z myślą o precyzji, trwałości i stałej jakości. Aby uzyskać szczegółowe specyfikacje lub niestandardowe wsparcie, prosimy o kontaktskontaktuj się z namiaby omówić wymagania aplikacji i uzyskać profesjonalną pomoc.
