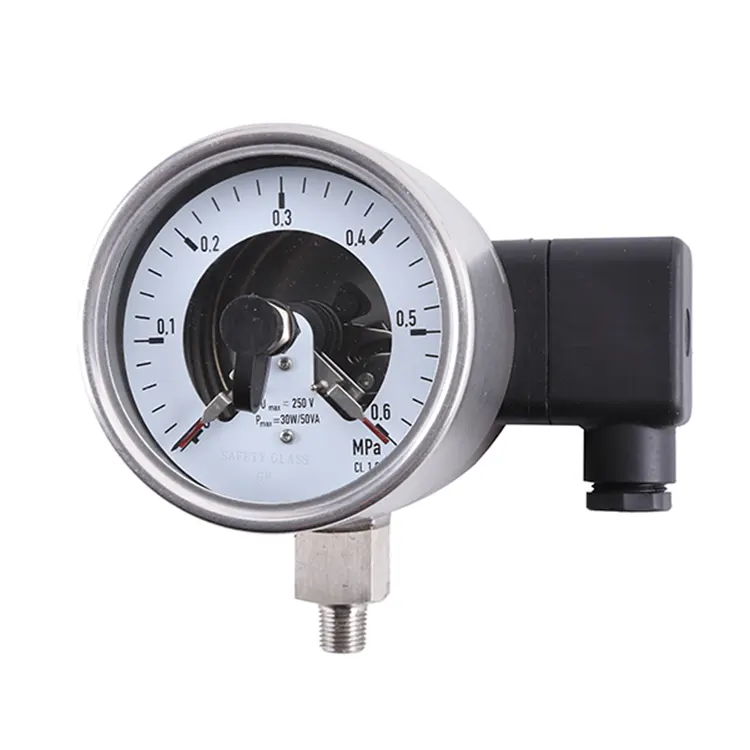

Możesz mieć pewność, że kupisz u nas dostosowany manometr z rurką Bourdona ze stykami przełącznika. Cieszymy się na współpracę z Tobą, jeśli chcesz dowiedzieć się więcej, możesz skonsultować się z nami już teraz, a my odpowiemy na czas! Najnowocześniejszy manometr z rurką Bourdona ze stykami przełączającymi, produkowany w Chinach, służy głównie do pomiaru ciśnienia gazu i oferuje możliwości pomiaru mikrociśnienia i zabezpieczenia przed nadmiernym ciśnieniem w określonym zakresie. Wskaźnik ten, wykonany z wytrzymałej obudowy ze stali nierdzewnej, zapewnia solidność i trwałość.
Nasz manometr z rurką Bourdona ze stykami przełączającymi może pomieścić do 4 styków przełączających na przyrząd, co czyni go uniwersalnym do różnych zastosowań. Dodatkowo jest dostępny z wypełnieniem obudowy, aby wytrzymać wysokie obciążenia dynamiczne lub wibracje. Wersje specjalne obejmują przyrządy ze stykami indukcyjnymi odpowiednimi do stosowania w obszarach niebezpiecznych, styki dostosowane do zastosowań PLC i opcjonalnie dostępne w wersji bezpieczeństwa S3 zgodnie z normami EN 837.
● Sterowanie i regulacja procesów przemysłowych
● Monitorowanie instalacji i przełączanie obwodów
● Do agresywnych mediów gazowych i ciekłych, które nie są bardzo lepkie i krystalizujące, także w agresywnym środowisku
● Przemysł chemiczny, przemysł petrochemiczny, elektrownie, górnictwo, on-/offshore, technologia ochrony środowiska, budowa maszyn i ogólna budowa instalacji
● Do 4 styków przełączających na instrument
● Dostępne również z wypełnieniem obudowy do dużych obciążeń dynamicznych lub wibracji. Przyrządy ze stykami indukcyjnymi do stosowania w obszarach niebezpiecznych
● Przyrządy ze stykami do zastosowań PLC
● Przyrządy dostępne opcjonalnie w wersji bezpieczeństwa S3 zgodnie z EN 837
|
Projekt |
OD 16085 |
|
Rozmiar nominalny w mm |
100, 160 |
|
Dokładność |
1.0 |
|
Zakresy skali
|
0…0,6 MPa do 0…160 MPa dostępne inne jednostki (np. psi, kPa). lub wszystkie inne równoważne zakresy próżni lub połączone zakresy ciśnienia i próżni |
|
Ograniczenie ciśnienia |
Stały: Wartość pełnej skali Wahania: 0,9 x wartość pełnej skali Krótki czas: 1,3 x wartość pełnej skali |
|
Dopuszczalna temperatura |
Otoczenie: -20… +60°C
Średni: +200°C [+392°F] maks. z niewypełnionymi instrumentami +100°C [+212°F] maks. z wypełnionymi instrumentami |
|
Efekt temperatury |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20°C): max. ±0,4%/10 K wartości pełnej skali |
|
Stopień ochrony zgodnie z IEC/EN 60529 |
IP65 |
|
Połączenie procesowe |
SS316L ■ G ½ B s ½ NPT ■ M20 x 1,5 inne na zamówienie |
|
Lokalizacja połączenia |

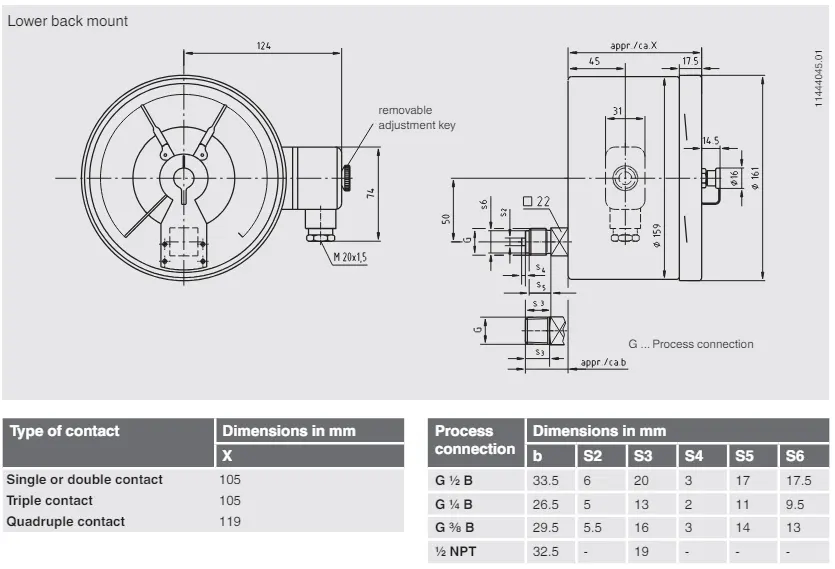

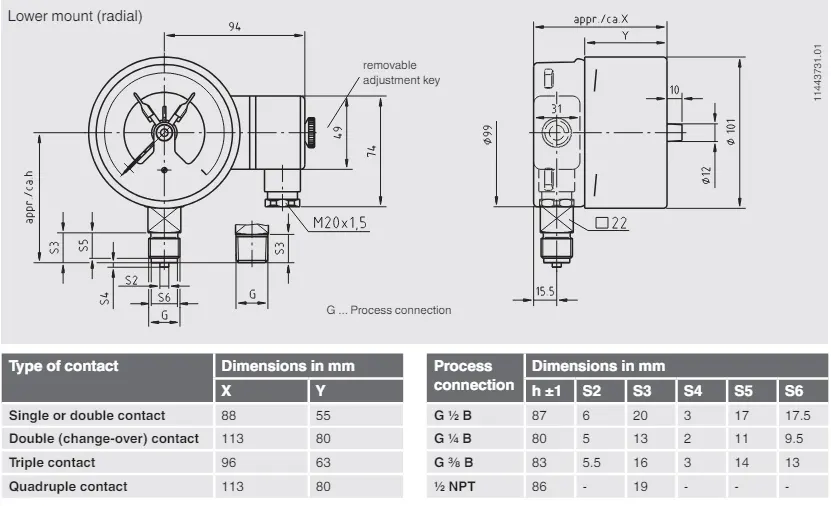

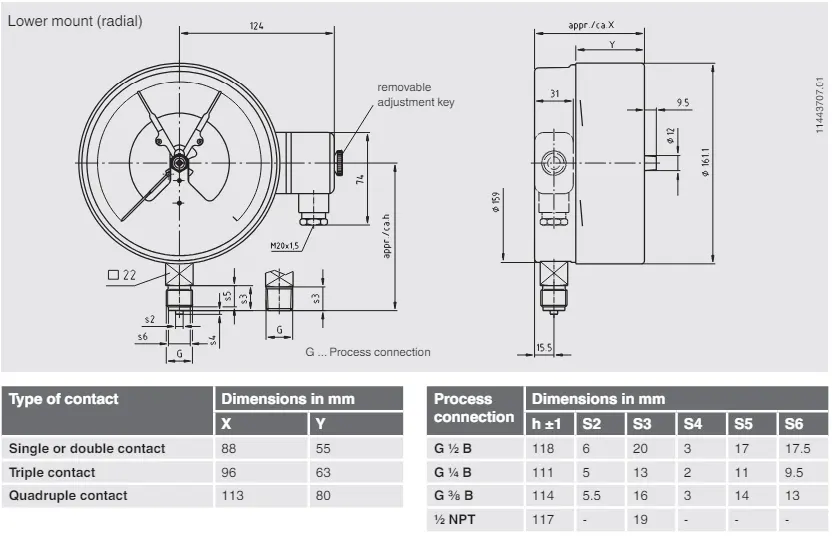

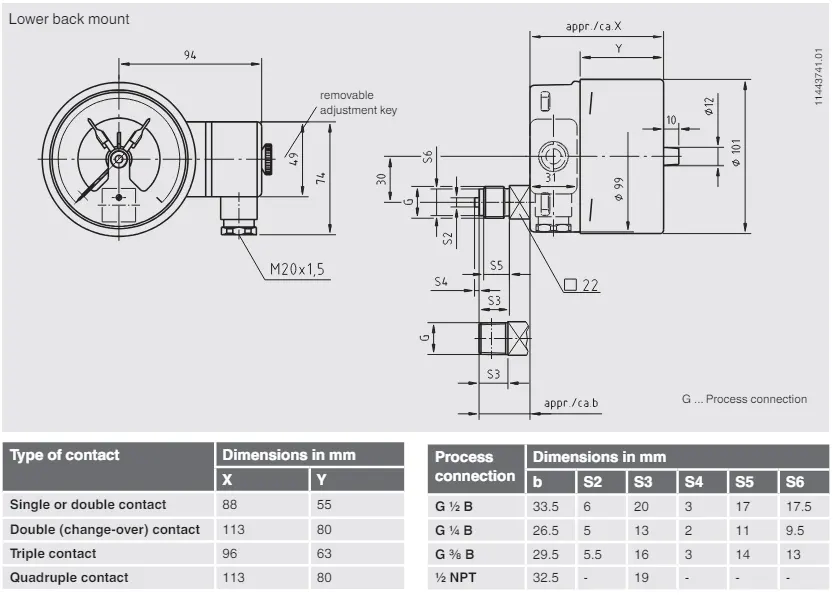

■ Dolne mocowanie (promieniowe) ■ Dolne mocowanie tylne |
|
Sprawa |
Stal nierdzewna |
|
Element ciśnieniowy |
Stal nierdzewna 316L typu C lub typu spiralnego |
|
Ruch |
Stal nierdzewna |
|
Cyferblat |
Aluminium |
|
Ustaw wskaźnik |
Aluminiowy, czerwony |
|
Okno |
Laminowane szkło bezpieczne |
|
Podłączenie elektryczne |
Gniazdo kablowe PA 6, czarne Zgodnie z VDE 0110, grupa izolacji C/250 V Dławik kablowy M20 x 1,5 Odciążenie 6 zacisków śrubowych + PE dla przewodu o przekroju 2,5 mm² Inne na zamówienie |
|
Przełącz kontakty |
Magnetyczny styk migowy model EC02 ■ Nie jest wymagana jednostka sterująca ani zasilacz ■ Bezpośrednie przełączanie do 250 V, 1 A ■ Do 4 styków przełączających na przyrząd pomiarowy |
Dane techniczne przyrządów z magnetycznym stykiem migowym, model EC02
Zalecany zakres nastaw styków wynosi 25...75% skali (0...100% na zamówienie). Materiał styków (standard): Srebro-nikiel, złocony
Ustawianie kontaktów
Zalecany minimalny odstęp między 2 stykami wynosi 20% zakresu pomiarowego. Histereza przełączania wynosi 2 ... 5% (typowo)

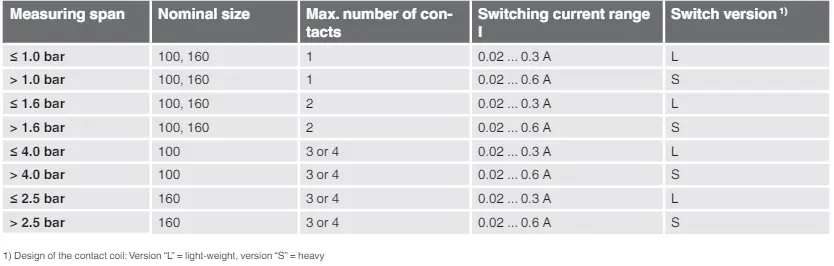

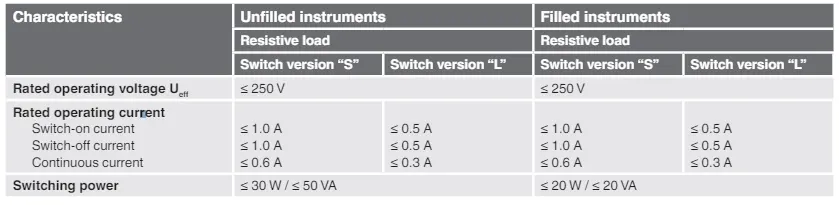

Zalecane obciążenie styków przy obciążeniach rezystancyjnych i indukcyjnych
Modele EC02.010.160, EC010.050.160
