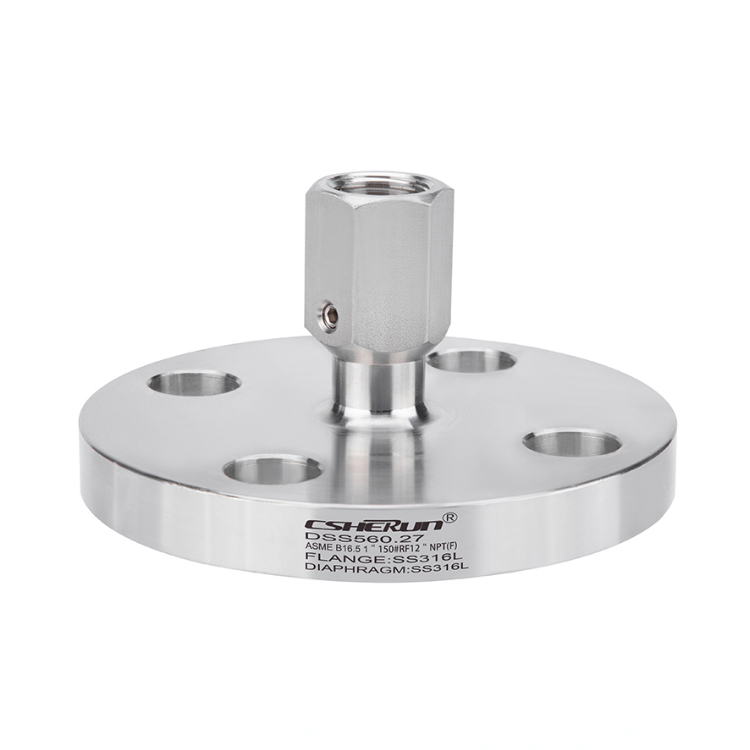

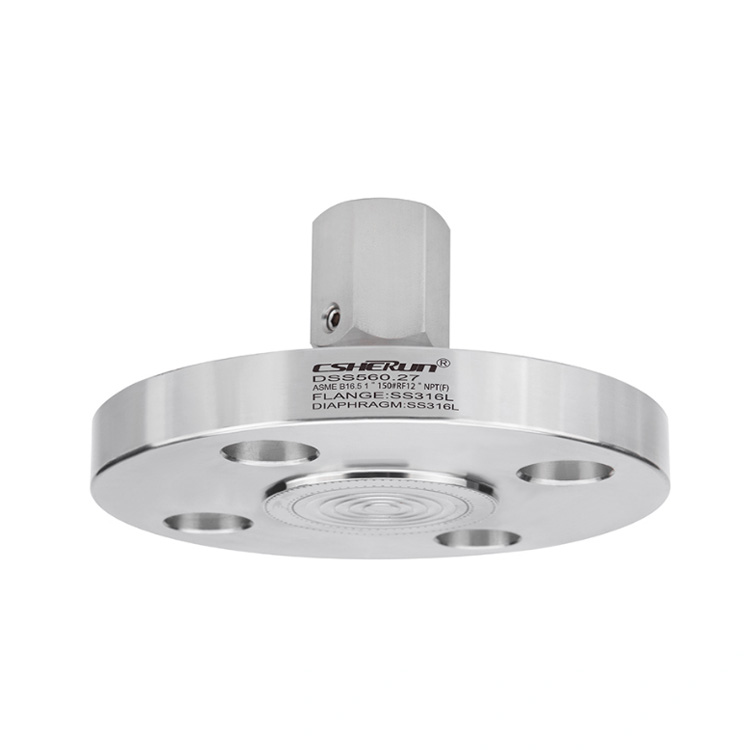

Uszczelka DiaPragm z połączeniem kołnierza

Wprowadzenie uszczelnienia Diapragm z połączeniem kołnierza- model DS560.27: Ostateczne rozwiązanie pomiaru ciśnienia w trudnych środowiskach

Model DS560.27 Uszczelka przepona jest wyposażona w połączenie kołnierza, które umożliwia łatwą instalację i integrację z istniejącymi systemami procesowymi. Jego solidne budownictwo i wysokiej jakości materiały zapewniają długotrwałą wydajność i trwałość, co czyni ją idealnym wyborem do szerokiej gamy zastosowań przemysłowych.

Projektowanie membrany spłukiwania uszczelnienia diapragmu z połączeniem kołnierza minimalizuje ryzyko akumulacji i zatkania mediów, zapewniając czyste i dokładny pomiar ciśnienia. Ta funkcja jest szczególnie korzystna w zastosowaniach dotyczących lepkich lub obciążonych cząstekami mediów, zapewniając, że pomiary ciśnienia nie są narażone na gromadzenie się mediów.

Jako zaufany producent Seals Membragm jesteśmy zaangażowani w dostarczanie produktów wysokiej jakości i wyjątkową obsługę klienta. Pieczęć Diapragm z połączeniem kołnierza zaprojektowana i wyprodukowana w celu spełnienia rygorystycznych standardów sektora przemysłowego, zapewniając niezawodność i dokładność w potrzebach pomiaru ciśnienia.

Niezależnie od tego, czy jesteś w branży oleju i gazu, chemikaliów, wytwarzania energii, czy oczyszczalni wody, uszczelka DiaPragm z połączeniem kołnierza- model DS560.27- jest twoim rozwiązaniem do pomiaru ciśnienia w trudnych środowiskach. Skontaktuj się z nami już dziś, aby dowiedzieć się więcej w chińskich produktach i usług Csherun.

Zastosowania

● Agresywny, bardzo lepki, krystalizujący lub gorące media

● Przemysł procesowy

● Budowanie maszyn i automatyzacja

Funkcje specjalne

● Kołnierz z spawaną przeponą

● Wspólne standardy i szerokości nominalne dostępny

● szeroka gama różnych materiałów i kombinacje materiałów

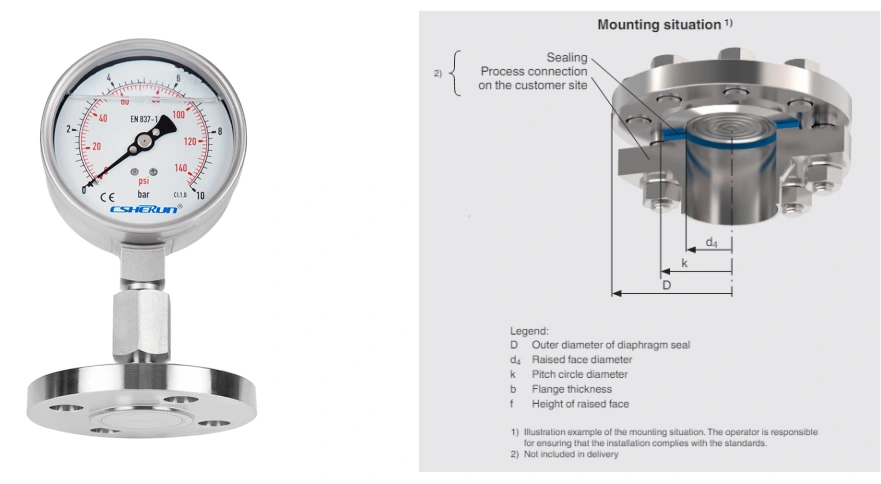

Przykład instalacji

Model DSS560 z bezpośrednio zamontowanym wskaźnikiem ciśnienia

System uszczelnienia przepony

Systemy uszczelnienia przepony są zamontowane na istniejących połączeniach, które są przyspawane do rurociągu, reaktora procesowego lub zbiornika. Membrana wykonana z odpowiedniego materiału oddziela medium od przyrządu pomiarowego. Przestrzeń wewnętrzna między membraną a przyrządem pomiarowym jest całkowicie wypełniona płynem wypełniającym układ.

Element pomiarowy

Ciśnienie pożywki jest przenoszone przez sprężystą przeponę do płynu wypełniającego układ, a następnie do przyrządu pomiarowego. Uszczelnienie przepony i jej komponenty są idealnie dopasowane do siebie, aby zapewnić niezawodny pomiar.

Typ montażu

Montaż uszczelki przepony do instrumentów pomiarowych można wykonać poprzez bezpośrednie połączenie, dla wysokich temperatur za pomocą elementu chłodzącego lub elastycznej kapilary.

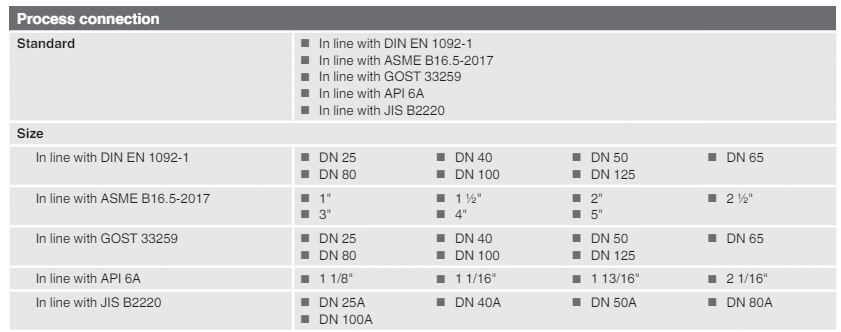

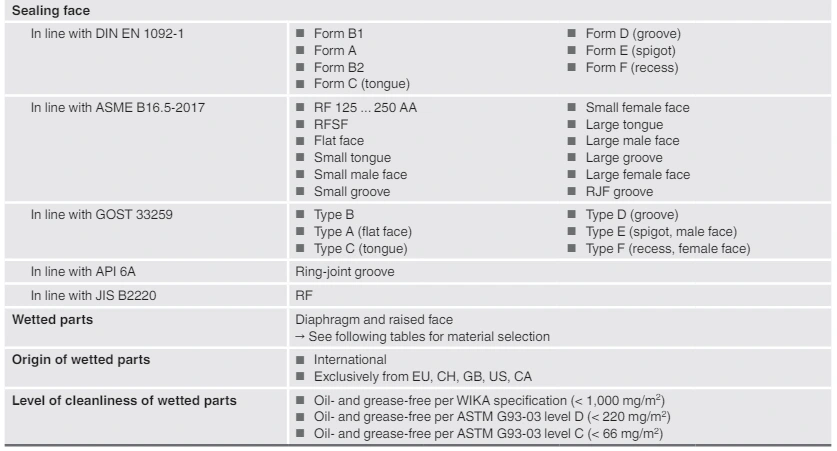

Specyfikacje

Inne połączenia procesowe na żądanie

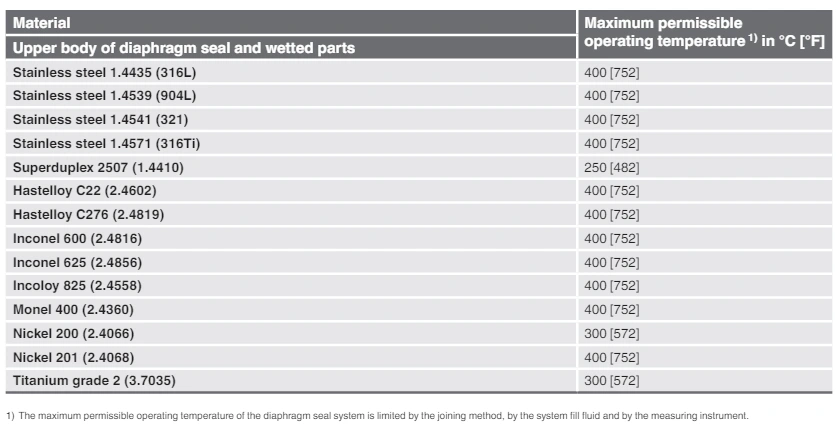

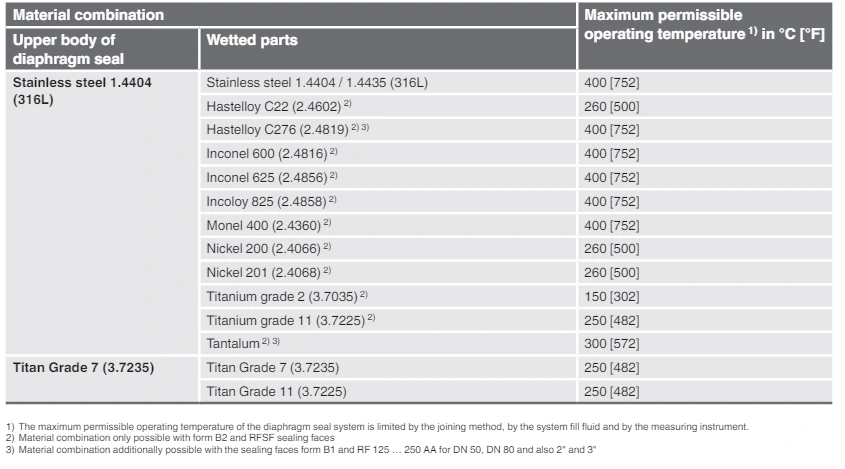

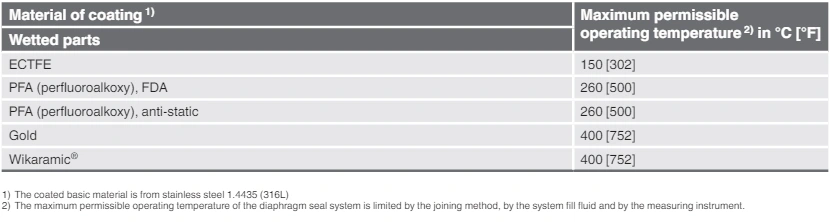

Dalsze materiały do ​​specjalnych temperatur procesu na żądanie.

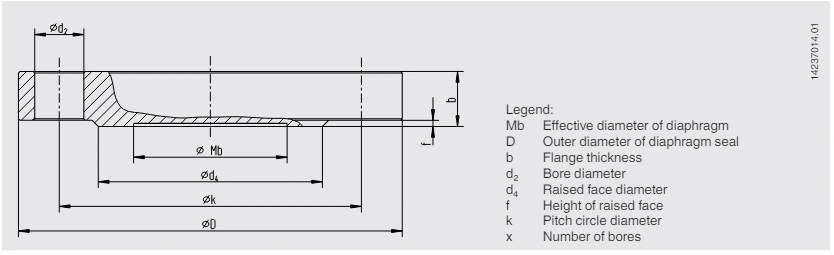

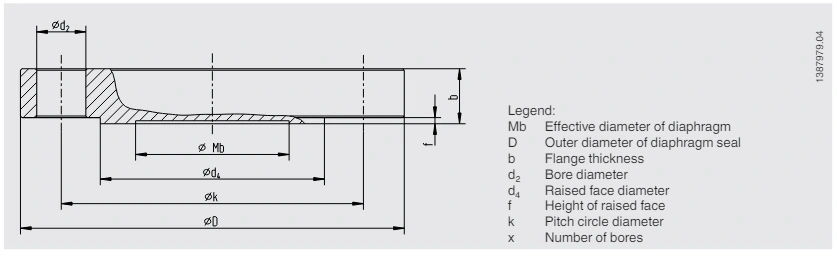

Wymiary w mm [in]

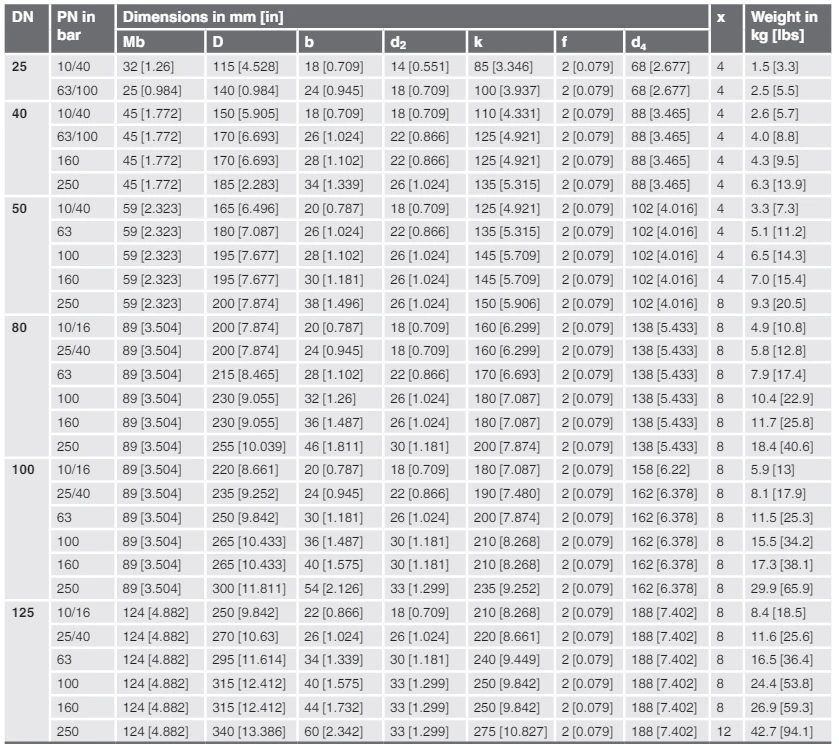

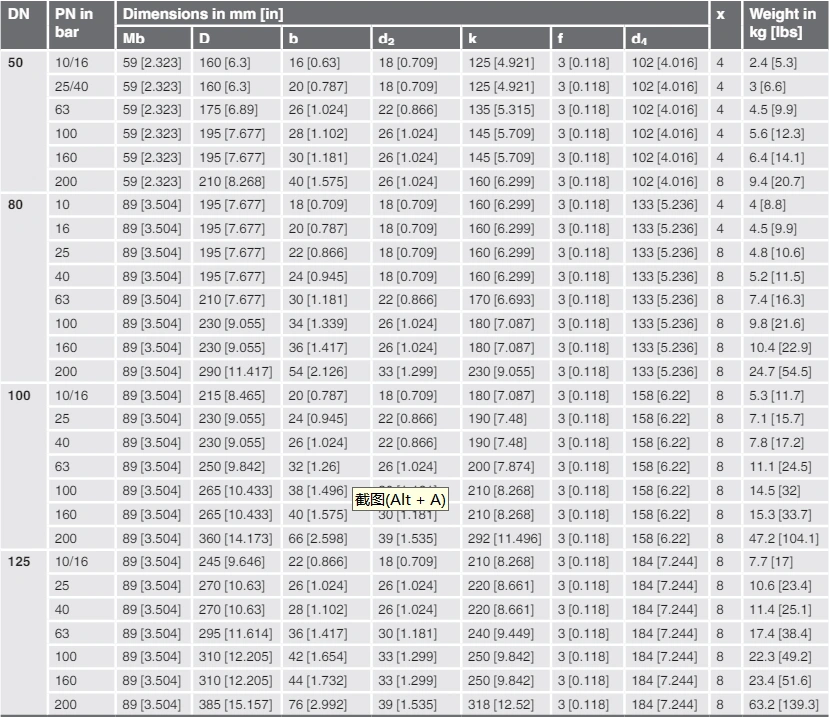

Połączenie kołnierza zgodnie z DIN en 1092-1, formularz B

Dalsze wymiary i wyższe presję nominalną na żądanie

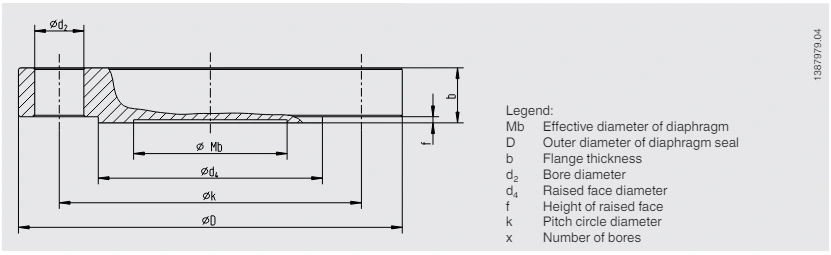

Wymiary w mm [in]

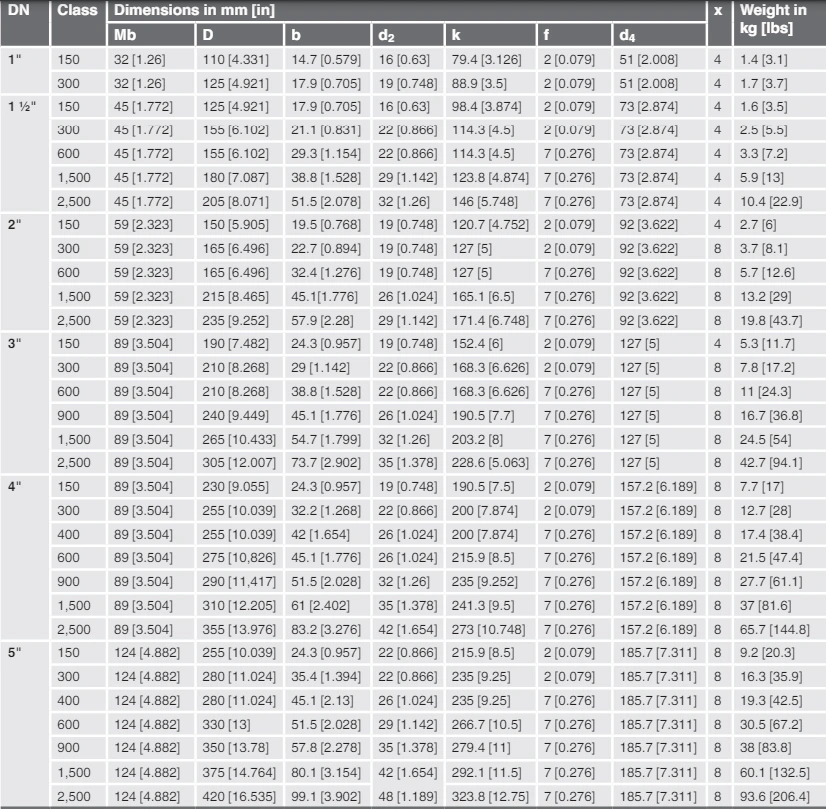

Połączenie kołnierza zgodnie z ASME B16.5-2017, RF

Połączenie kołnierza zgodnie z GOST 33259, typ B

Dalsze wymiary i wyższe presję nominalną na żądanie

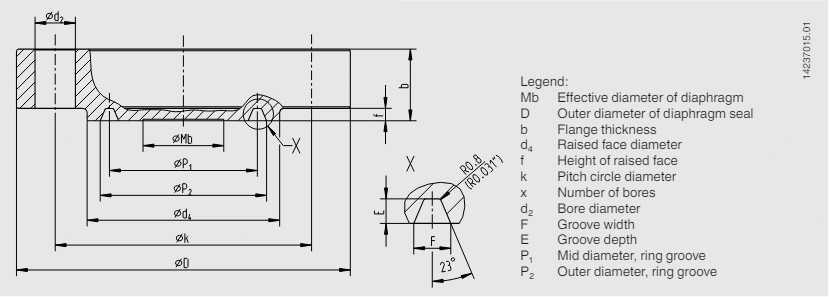

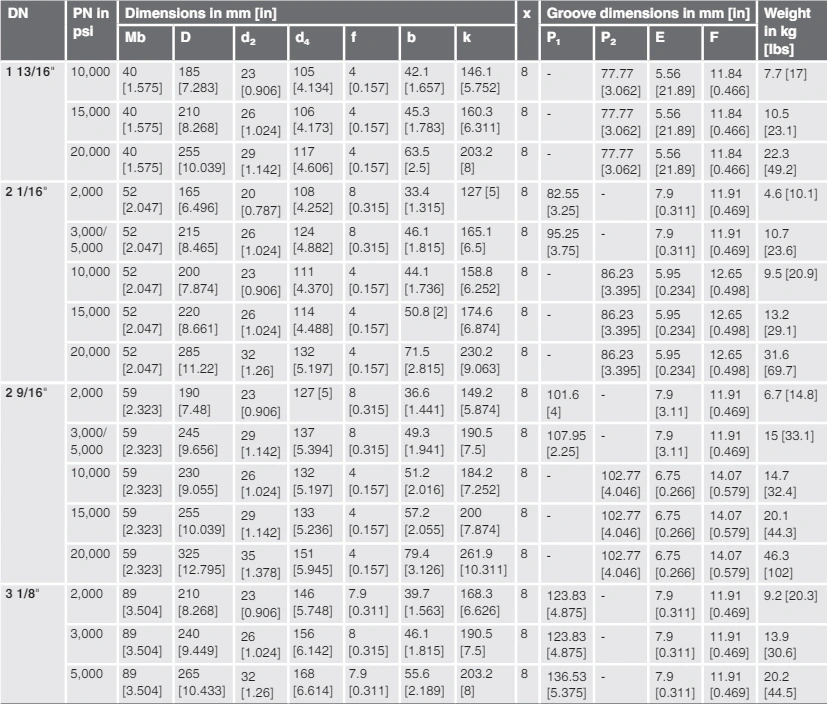

Połączenie kołnierza w linii z API 6A, groove-groove

Dalsze wymiary i wyższe presję nominalną na żądanie

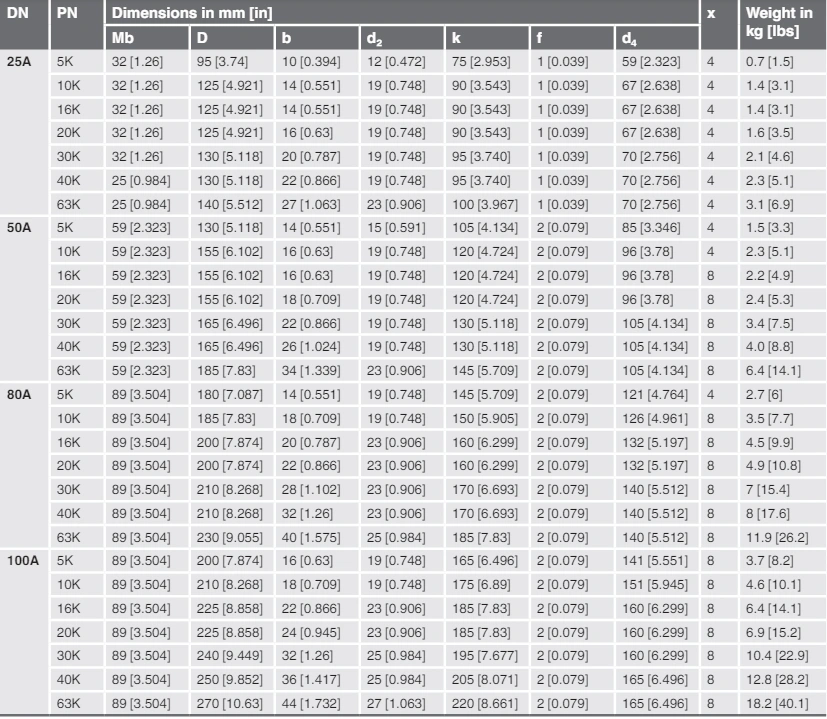

Połączenie kołnierza zgodnie z JIS B 2220, RF

Dalsze wymiary i wyższe presję nominalną na żądanie

Pieczęć przepon:

Model uszczelnienia przepony / Połączenie procesowe (standard, rozmiar kołnierza, ciśnienie nominalne, twarz uszczelniająca) / Materiał (górny korpus uszczelnienia przepony, zwilżone części) / Poziom czystości zwilżonych części / pochodzenia zwilżonych części / konstrukcji na NACE / Połączenie z instrumentem pomiarowym / certyfikatem / pulsem

System uszczelnienia przepony:

Model instrumentu pomiaru uszczelnienia przepony / Model pomiaru ciśnienia (na arkusz danych) / montaż (bezpośrednie montaż, element chłodzenia, kombinacja) / kombinacja materiału (górna część uszczelnienia przepony, zwilżone części) / min. i Max. Temperatura procesu / min. i Max. Temperatura otoczenia / usługa / próżniowa / system wypełnienia Płyn / Certyfikaty / Wysokość Różnica / poziom czystości zwilżonych części / pochodzenia zwilżonych części / konstrukcji na uszczelkę NACE / Membran do montażu do strefy 0 / Wspornik montażowy / Process Połączenie (standard, rozmiar kołnierza, ciśnienie nominalne, powierzchnia uszczelniająca)
