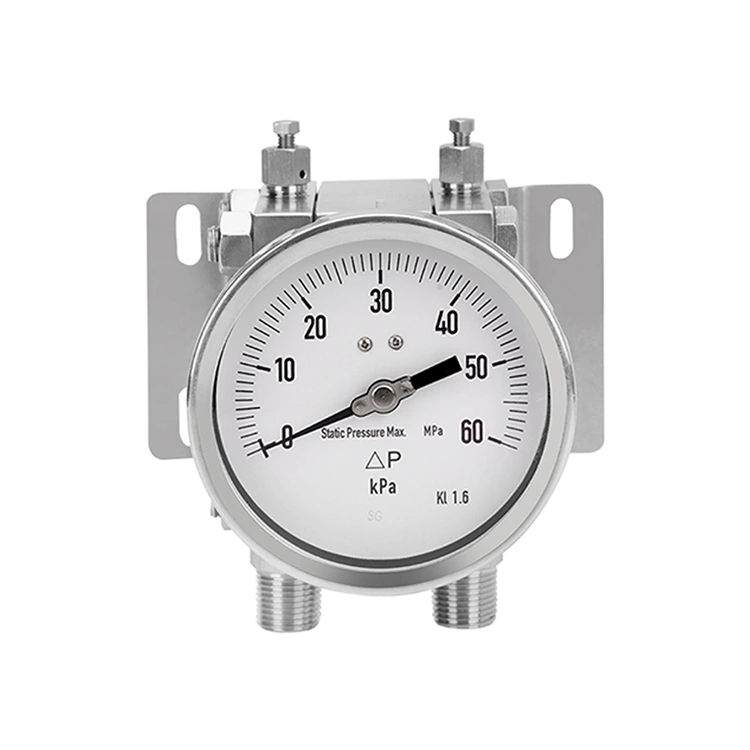

Komora na media wykonana w całości z metalu zapewnia doskonałą odporność na korozję i wysokie ciśnienie, dzięki czemu idealnie nadaje się do szerokiego zakresu zastosowań procesowych. Manometr różnicowy dokładnie mierzy różnicę ciśnień pomiędzy dwoma punktami, oferując dokładne odczyty, które są kluczowe dla kontroli i monitorowania procesu.
Dzięki modelowi DP73 otrzymujesz wszechstronne i niezawodne rozwiązanie, które spełnia wysokie standardy przemysłu procesowego. Jego całkowicie metalowa konstrukcja zapewnia długotrwałą wydajność, a precyzyjne możliwości pomiarowe zapewniają dokładność niezbędną do utrzymania optymalnych warunków procesu.
Niezależnie od tego, czy działasz w przemyśle chemicznym, petrochemicznym, farmaceutycznym czy spożywczym, nasz manometr różnicowy w komorze z mediami wykonany w całości z metalu, model DP73, jest Twoim zaufanym partnerem w zakresie kontroli i monitorowania procesów. Zaufaj nam w zakresie jakości, niezawodności i precyzji w zastosowaniach procesowych.
● Do agresywnych mediów gazowych i ciekłych, które nie są bardzo lepkie i krystalizujące, także w agresywnym środowisku
● Monitorowanie i sterowanie pompą
● Monitorowanie filtrów
● Pomiar poziomu w naczyniach zamkniętych

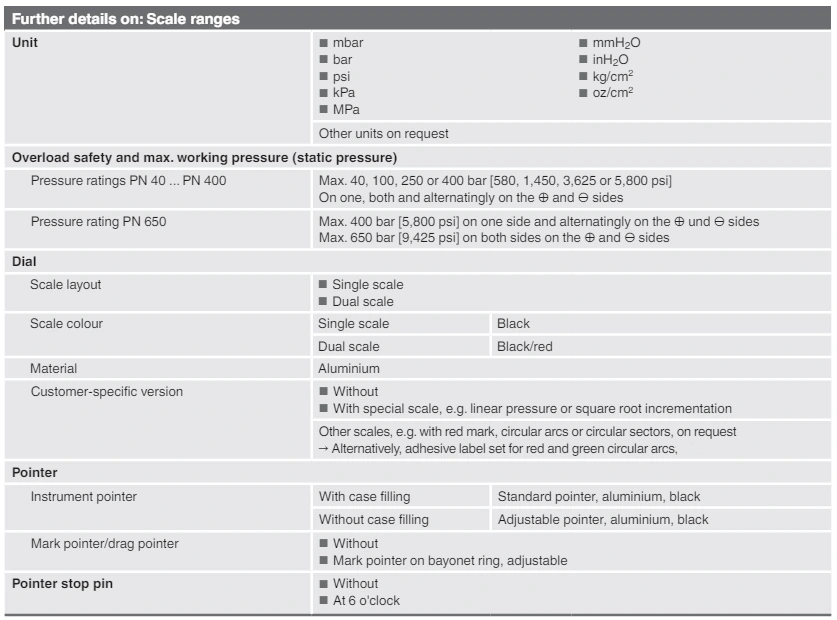

● Zakresy pomiaru różnicy ciśnień od -1 … +30 bar [-14,5 ... 435 psi] do 0 ... 40 bar [0 ... 580 psi]
● Wysokie ciśnienie robocze (ciśnienie statyczne) i wysokie zabezpieczenie przed przeciążeniem, do wyboru 40 barów [580 psi], 100 barów [1450 psi], 250 barów [3625 psi], 400 barów [5800 psi] i 650 barów [9425 psi]
● Płyn przekładniowy w komorze pomiarowej tłumi wskaźnik w przypadku dużych zmian ciśnienia
● Model DP73M: Wersja Monel

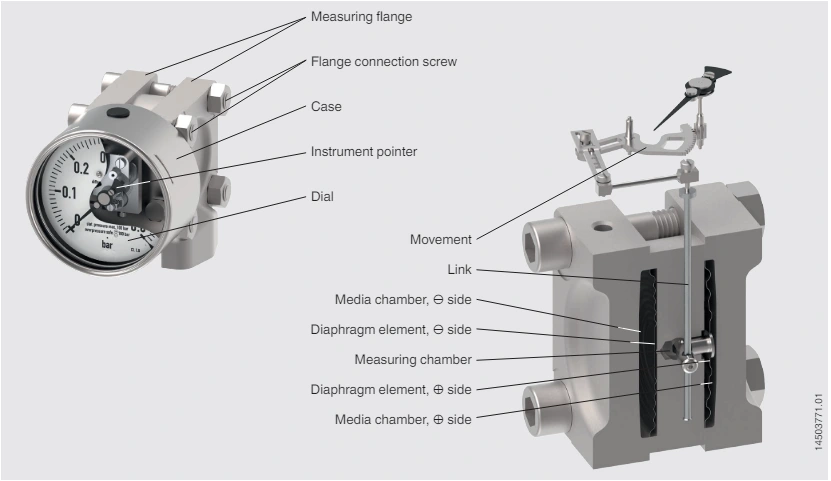

■ Ciśnienia p1 i p2 działają na ⊕ i ⊖ strony komory pomiarowej.
▪ Komory mediów są oddzielone od wypełnionej płynem przekładniowym komory pomiarowej za pomocą jednego elementu membranowego.
⊕ Różnica ciśnień pomiędzy stronami ⊕ i ⊖ powoduje ugięcie membrany strony ⊕ i wyparcie płynu przekładniowego.
■ Ugięcie przekazywane jest do ruchu poprzez ogniwo.
▪ Ruch przekształca odchylenie w obrót wskazówki. Zabezpieczenie przed przeciążeniem Dzięki punktom przejmowania obciążenia z metalowymi gniazdami elementów membrany przyrząd może wytrzymać wyjątkowo wysokie ciśnienia robocze w zakresie ciśnień znamionowych PN 40 ... PN 650 (40 ... 650 barów [580 ... 9425 psi] ).
Standard
|
Projekt
|
EN837-3 Manometry membranowe i kapsułkowe, wymiary, metrologia, wymagania i badania
Z 16003 Przyrządy do pomiaru ciśnienia różnicy ciśnień |
|
Rozmiar nominalny (mm) |
100, 160 |
|
Okno |
Laminowane szkło bezpieczne |
|
Lokalizacja połączenia |
Mocowanie dolne (promieniowe) Inne miejsca przyłączy na zapytanie |
|
Sprawa
|
Projekt Poziom bezpieczeństwa „S1” według EN 837-1: Z urządzeniem wydmuchowym
Tworzywo Stal nierdzewna 1.4404 (316L) Stal nierdzewna 1.4571 (316Ti) |
|
Wypełnienie obudowy
|
■ Bez ■ Mieszanka gliceryny i wody ▪ Olej silikonowy Instrumenty z napełnieniem obudowy i zaworem kompensacyjnym do odpowietrzenia obudowy. |
|
Wentylacja komór medialnych
|
Rozpiętość ≤ 0,25 bara [3,63 psi] Z odpowietrzeniem
Rozpiętość > 0,25 bara [3,63 psi] ■ Bez ■ Z odpowietrzeniem |
| Ruch |
Stal nierdzewna |
|
Element pomiarowy |
Rodzaj elementu pomiarowego 2 elementy membranowe z płynem przekładniowym |
|
Tworzywo |
Element membranowy Rozpiętość ≤ 0,25 bar [3,63 psi] ■ Stal nierdzewna 316L ■ Hastelloy C276
Rozpiętość > 0,25 bara [3,63 psi] ■ Stal nierdzewna 316L / stop NiCr (Inconel) ■ Hastelloy C276 |
|
Specyfikacje dokładności |
Klasa dokładności ■ 1.6 ■ 2.5 ■ 1.0 (wymagany test aplikacji) |
|
Ustawienie punktu zerowego |
Instrumenty z wypełnieniem ■ Bez ■ Ustawienie zewnętrzne
Instrumenty bez wypełnienia obudowy ■ Bez ▪ Ustawianie za pomocą regulowanej wskazówki |
|

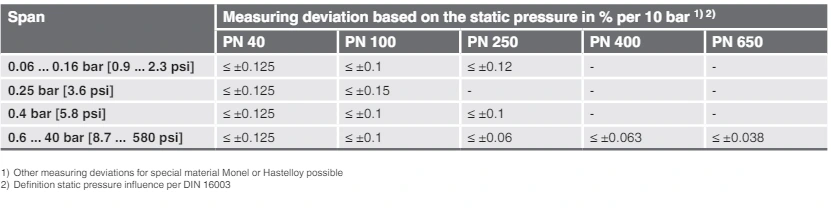

Wpływ ciśnienia statycznego |
W zależności od zakresu skali i ciśnienia znamionowego |
|
Błąd temperatury |
Przy odchyleniu od warunków odniesienia w systemie pomiarowym: ≤ ±0,5% na 10°C [≤ ±0,5% na 18°F] wartości pełnej skali |
|
Warunki referencyjne |
Temperatura otoczenia +20 °C [+68 °F] |
Wpływ ciśnienia statycznego

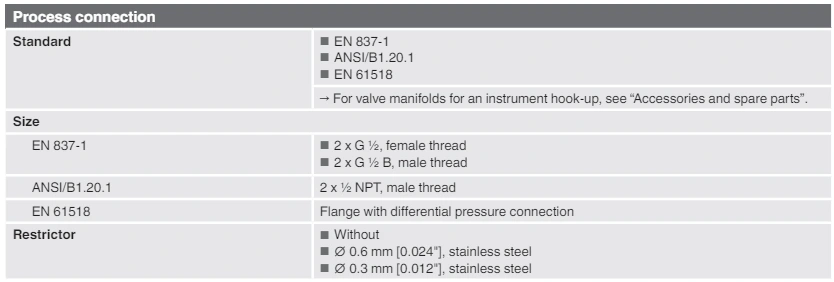

Inne przyłącza procesowe na zamówienie
|
Tworzywo
|
Kołnierze pomiarowe z przyłączem procesowym ■ Stal nierdzewna 316L ■ Hastelloy C276 |
|
Opieczętowanie |
FPM/FKM |
|
Wentylacja komór medialnych |
■ Stal nierdzewna 316L ■ Hastelloy C276 |
|
Element membranowy |
■ Stal nierdzewna 316L ■ Hastelloy C276 |

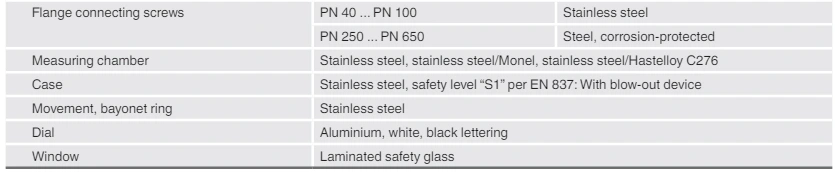

Materiał (w kontakcie z otoczeniem)
Inne wersje
■ Nie zawiera oleju i smaru
■ Do stosowania bez tlenu, bez oleju i smaru
■ W przypadku wodoru
■ Nie zawiera silikonu
■ Według NACE MR 0175 / ISO 15156, zastosowanie w środowiskach zawierających H₂S przy wydobyciu ropy i gazu
■ Według NACE 2) MR 0103 / ISO 17945, metale odporne na pękanie naprężeniowe siarczkowe
■ Z przerywaczem płomienia przed deflagracją 3) do podłączenia do strefy 0 (EPL Ga)
■ Manometr różnicowy ze stykami przełączającymi, duże zabezpieczenie przed przeciążeniem,
■ Manometr różnicowy z elektrycznym sygnałem wyjściowym, wysokie zabezpieczenie przed przeciążeniem
