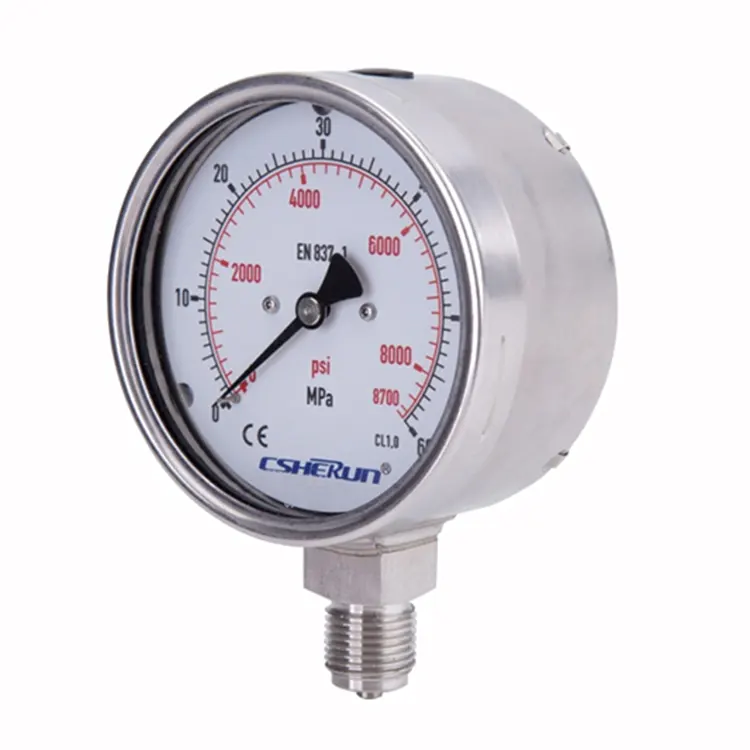

Zaawansowany manometr bezpieczeństwa, produkowany w Chinach, służy przede wszystkim do precyzyjnego pomiaru ciśnienia gazu. Posiada możliwość pomiaru zarówno mikrociśnienia, jak i zapewnienia w pewnym stopniu zabezpieczenia przed nadmiernym ciśnieniem, zapewniając bezpieczeństwo i niezawodność w różnych zastosowaniach. Wskaźnik ten, wykonany z materiałów ze stali nierdzewnej, zapewnia wyjątkową trwałość i odporność na korozję, dzięki czemu doskonale nadaje się do trudnych i wymagających środowisk.
Manometr bezpieczeństwa jest szeroko stosowany w wielu gałęziach przemysłu, m.in. w przemyśle naftowym i gazowym, chemicznym i petrochemicznym, energetyce, a także w technologii oczyszczania wody i ścieków. Jego wszechstronność i niezawodność sprawiają, że jest to niezbędne narzędzie zapewniające bezpieczne i wydajne działanie różnych systemów i procesów w tych krytycznych sektorach.
Manometr bezpieczeństwa z renomowanej chińskiej fabryki CSHERUN oferuje opcje dostosowywania do Twoich konkretnych potrzeb. Podczas składania zamówienia mają Państwo możliwość wyboru specjalnych oznaczeń tarczy zgodnie ze swoimi preferencjami. Dodatkowo na życzenie możemy wydrukować na tarczy spersonalizowane logo Twojej firmy, dodając Twojemu sprzętowi odrobinę profesjonalizmu i tożsamości marki. Dzięki CSHERUN otrzymujesz nie tylko produkt wysokiej jakości, ale także spersonalizowaną obsługę dostosowaną do Twoich wymagań.
● Zwiększone wymagania bezpieczeństwa dotyczące ochrony osobistej
● Z obudową wypełnioną cieczą do zastosowań z wysokimi obciążeniami dynamicznymi lub wibracjami
● Do agresywnych mediów gazowych i ciekłych, które nie są bardzo lepkie i krystalizujące, także w agresywnym środowisku
● Przemysł naftowy i gazowy, przemysł chemiczny i petrochemiczny, energetyka, a także technologia wodno-ściekowa
● Wersja bezpieczna z solidną przegrodą, zaprojektowana zgodnie z wymaganiami i warunkami badań normy EN 837-1
● Doskonała stabilność cyklu obciążenia i odporność na wstrząsy
● Całkowicie ze stali nierdzewnej
● Zakres skali od 0 … 0,6 do 0 … 1000 barów
|
Maksymalna wartość skali manometru (bar) |
≤25 |
＜25 do ≤600 |
＜600 do ≤1000 |
|
Liczba cykli ciśnienia |
120 000 |
100 000 |
30 000 |
|
Projekt |
EN837-1 |
|
|
Rozmiar nominalny w mm |
63, 100, 160 |
|
|
Klasa dokładności |
NS63: 1,6 NS 100, 160: 1,0 |
|
|
Zakresy skali
|
NS 63: 0 ... 1 do 0 ... 1000 barów NS 100: 0 ... 0,6 do 0 ... 1000 barów lub wszystkie inne równoważne zakresy próżni lub połączone zakresy ciśnienia i próżni |
|
|
Ograniczenie ciśnienia
|
NS63: Stały: 3/4 x wartość pełnej skali Wahania: 2/3 x wartość pełnej skali Krótki czas: Pełna wartość skali
NS100: Stały: Wartość pełnej skali Wahania: 0,9 x wartość pełnej skali Krótki czas: 1,3 x wartość pełnej skali |
|
|
Dopuszczalna temperatura
|
Otoczenia: -40 … +60°C z instrumentami nienapełnionymi -20 … +60°C w przypadku instrumentów z wypełnieniem glicerynowym
Średni: Maksymalnie +200°C w przypadku instrumentów niewypełnionych Maksymalnie 100°C w przypadku instrumentów napełnionych |
|
|
Efekt temperatury |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20°C): max. ±0,4%/10 K wartości pełnej skali |
|
|
Stopień ochrony zgodnie z IEC/EN 60529 |
IP65 (przyrządy z przyłączem do montażu tylnego: IP54) |
|
|
Połączenie procesowe
|

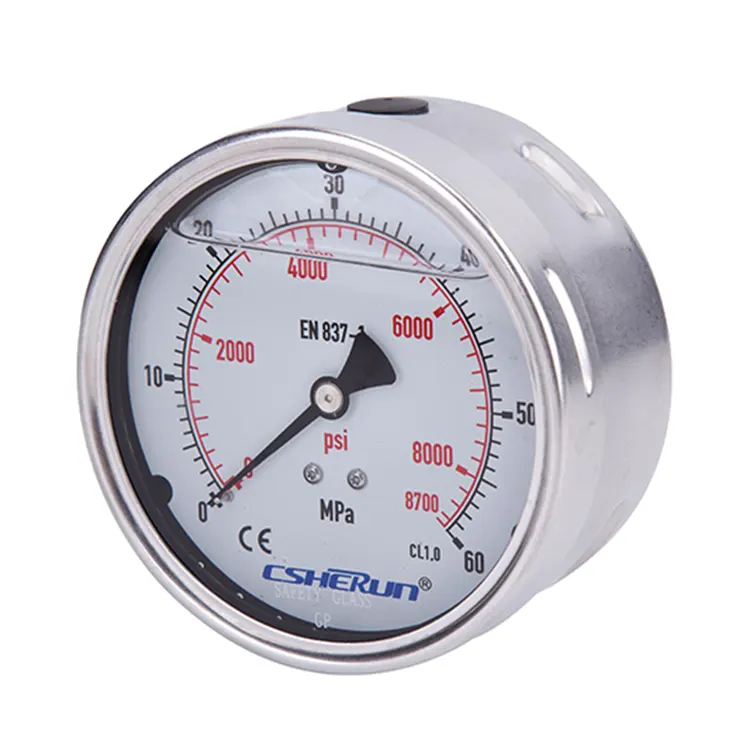

Stal nierdzewna 316L (NS 63: 1.4571) Mocowanie dolne (promieniowe) lub mocowanie dolne tylne NS 63: G ¼ B (męski), SW 14 NS 100: G ½ B (męski), SW 22 |
|
Element ciśnieniowy |
Stal nierdzewna 316L typu C lub typu spiralnego |
|
Ruch |
Stal nierdzewna |
|
Cyferblat |
Aluminium, biały, czarny napis NS 63 z trzpieniem blokującym |
|
Wskaźnik |
Aluminiowe, czarne |
|
Sprawa |
Stal nierdzewna, z litą przegrodą (pełny przód) i wydmuchem z tyłu, zakresy skali ≤ 0 ... 16 bar (mocowanie dolne) z zaworem kompensacyjnym do obudowy odpowietrzającej |
|
Okno |
Laminowane szkło bezpieczne (NS 63: poliwęglan) |
|
Pierścień |
Pierścień bagnetowy, stal nierdzewna |
|
Płyn do napełniania |
Gliceryna (mieszanina gliceryny i wody dla zakresów skali ≤ 0 ... 2,5 bar) |
■ Inne połączenie procesowe
■ Montaż na separatorach membranowych, patrz recenzja produktów
■ Układ pomiarowy Monel
■ Kołnierz do montażu panelowego, stal nierdzewna lub polerowana stal nierdzewna
■ Ucha do montażu powierzchniowego z tyłu, stal nierdzewna
■ Temperatura otoczenia -40°C: Wypełnienie olejem silikonowym
■ Stopień wnikania IP66, IP67
■ Manometr z rurką Bourdona ze stykami przełączającymi
