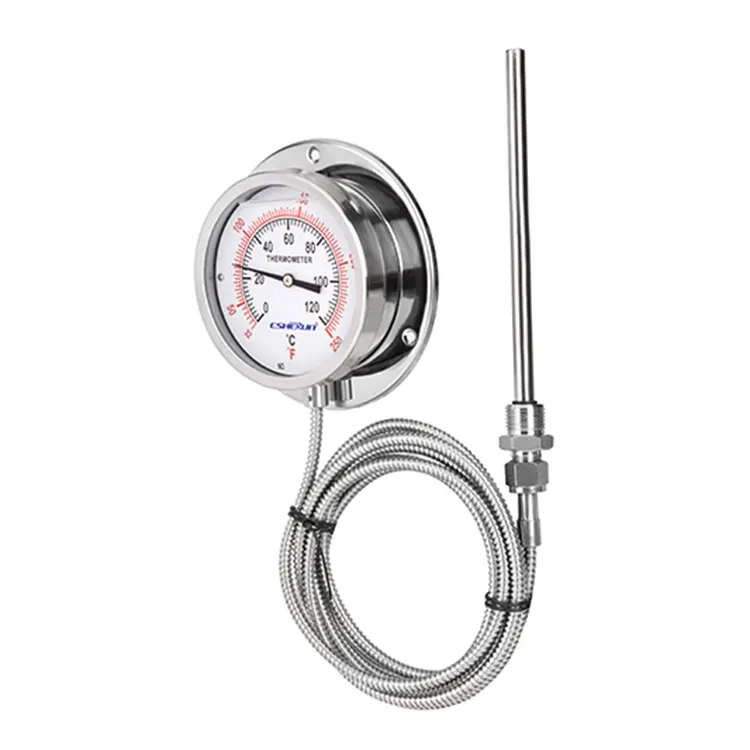

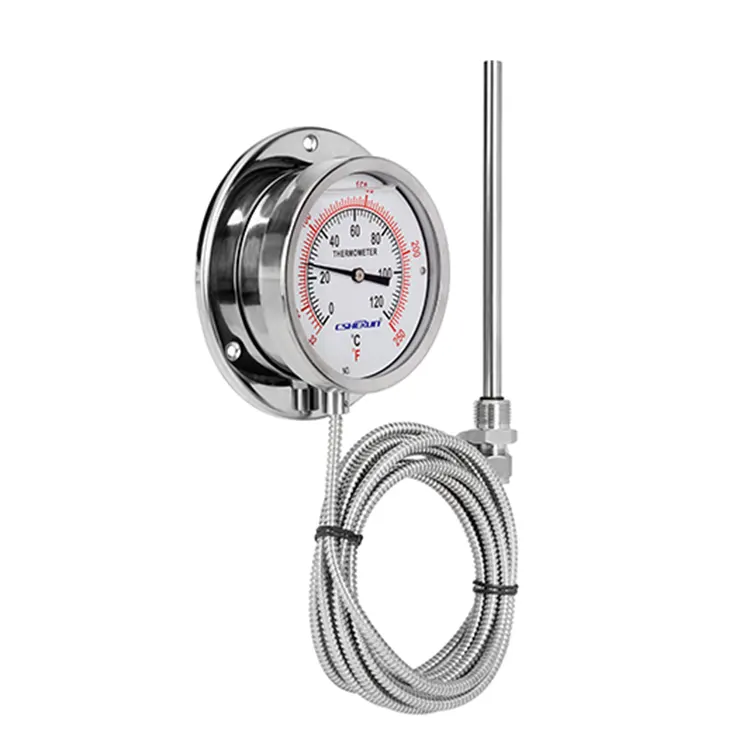

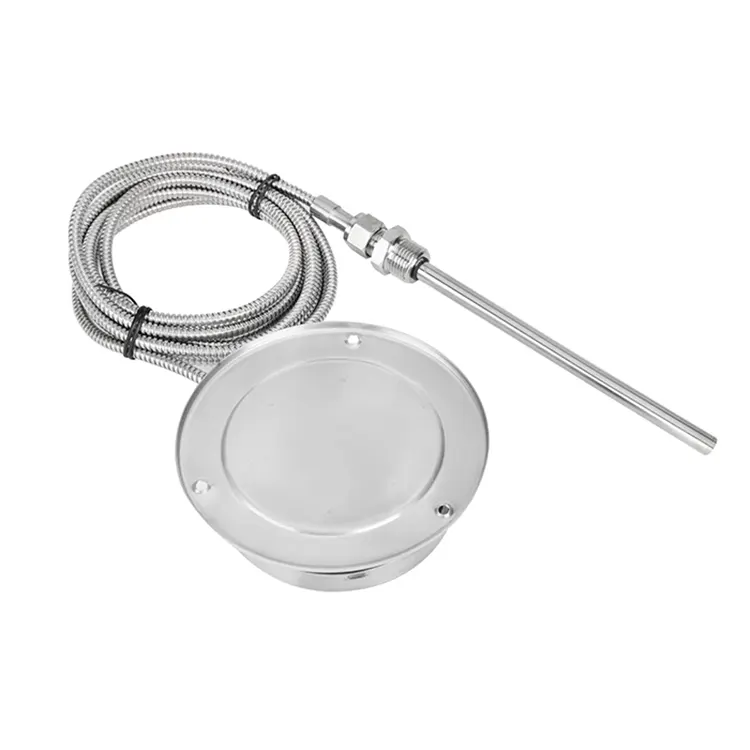

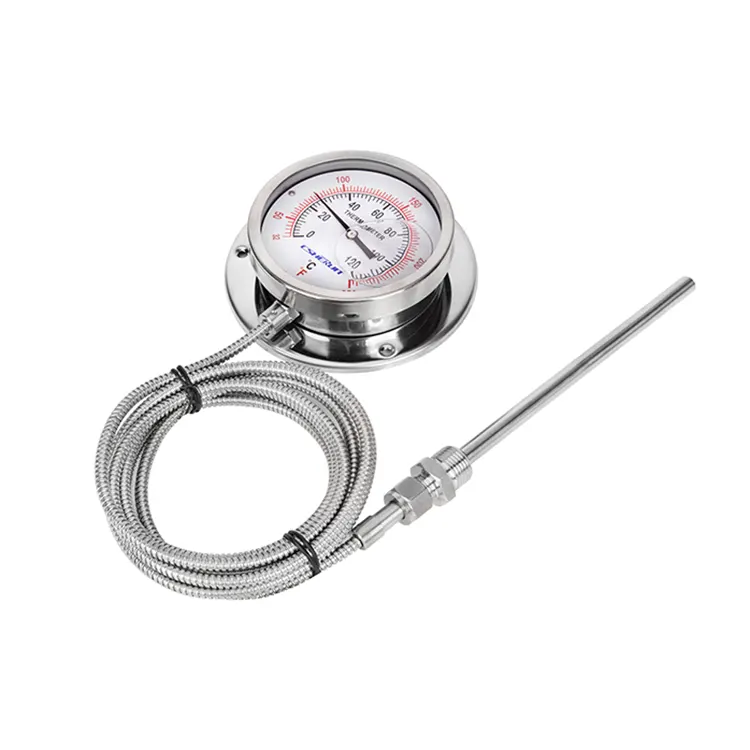

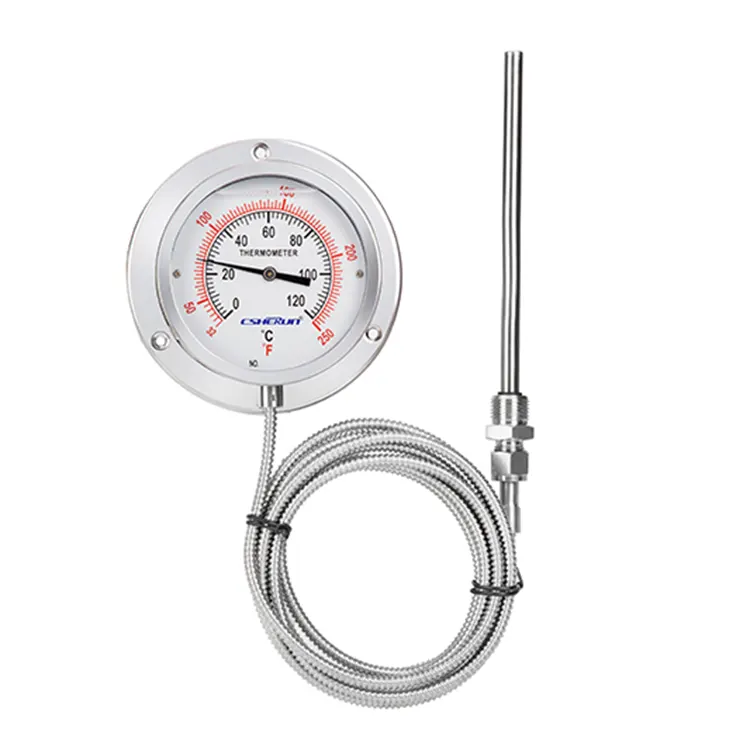

Wskaźnik temperatury typu ciśnieniowego

Projekt

Zasada pomiaru

Układ rurki Bourdona

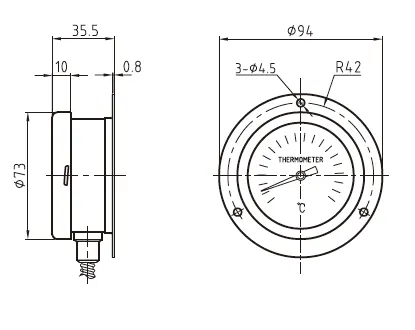

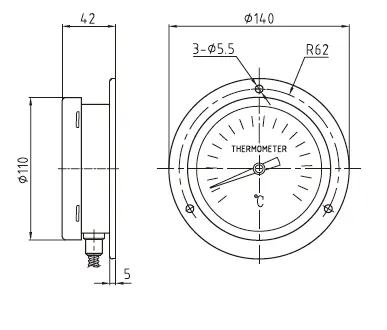

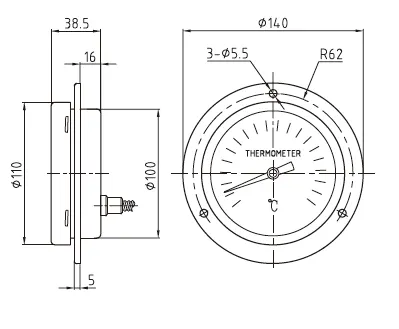

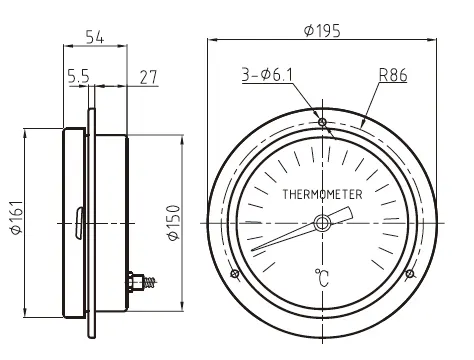

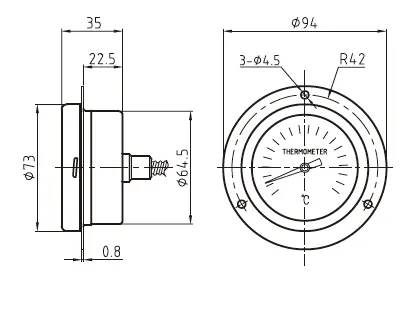

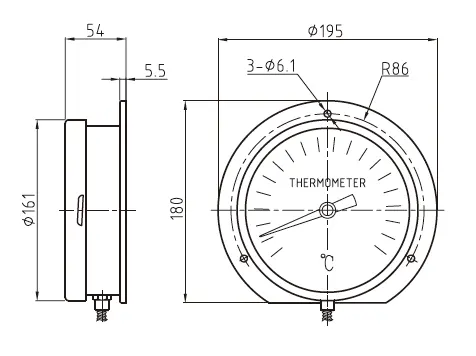

Rozmiar nominalny w mm

63, 100, 150

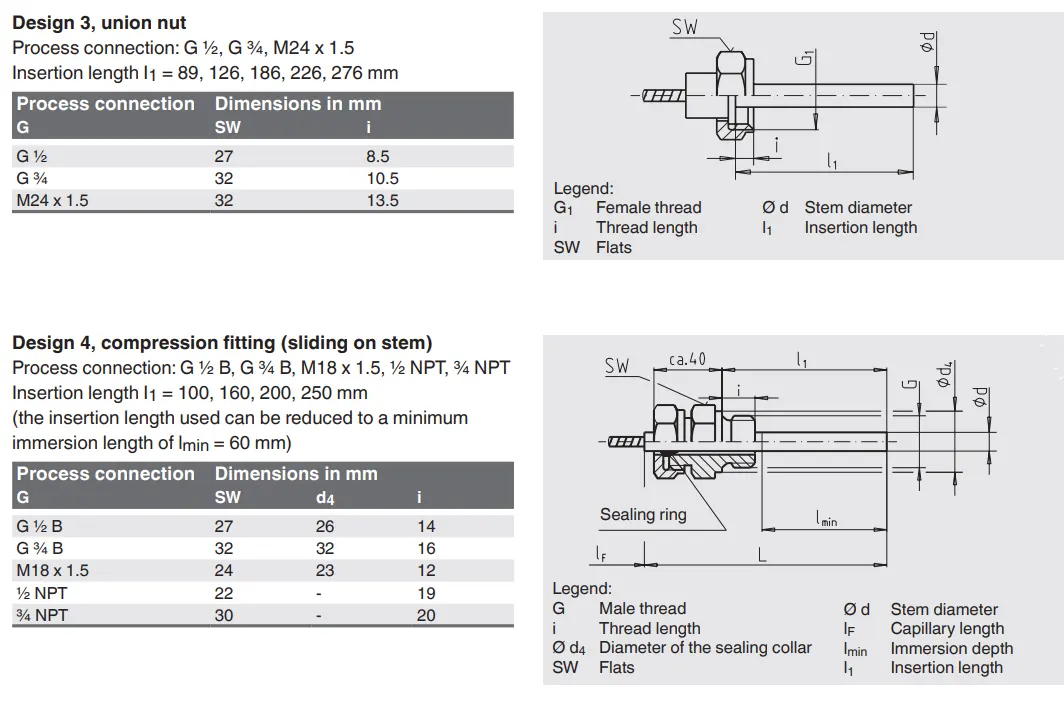

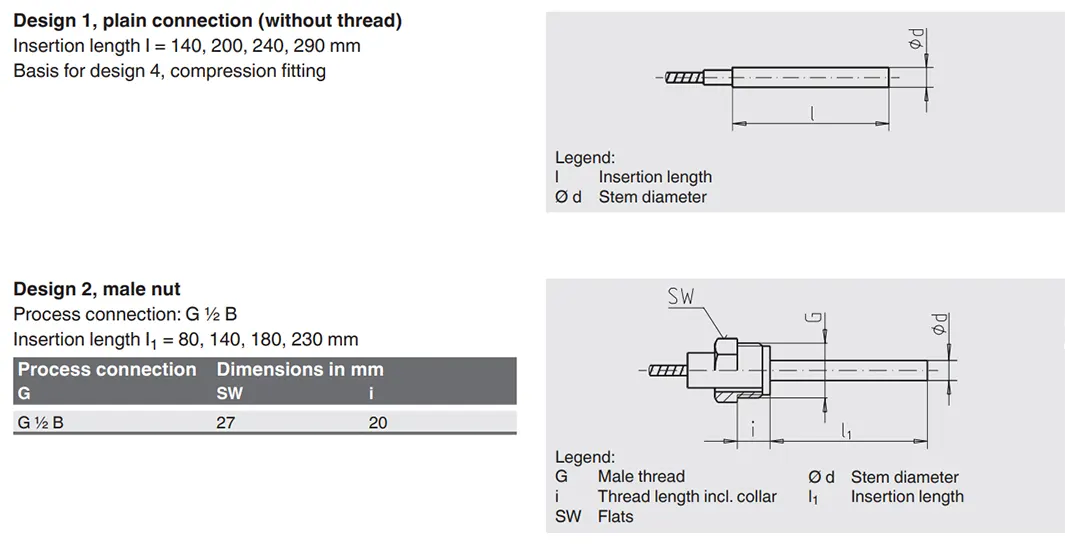

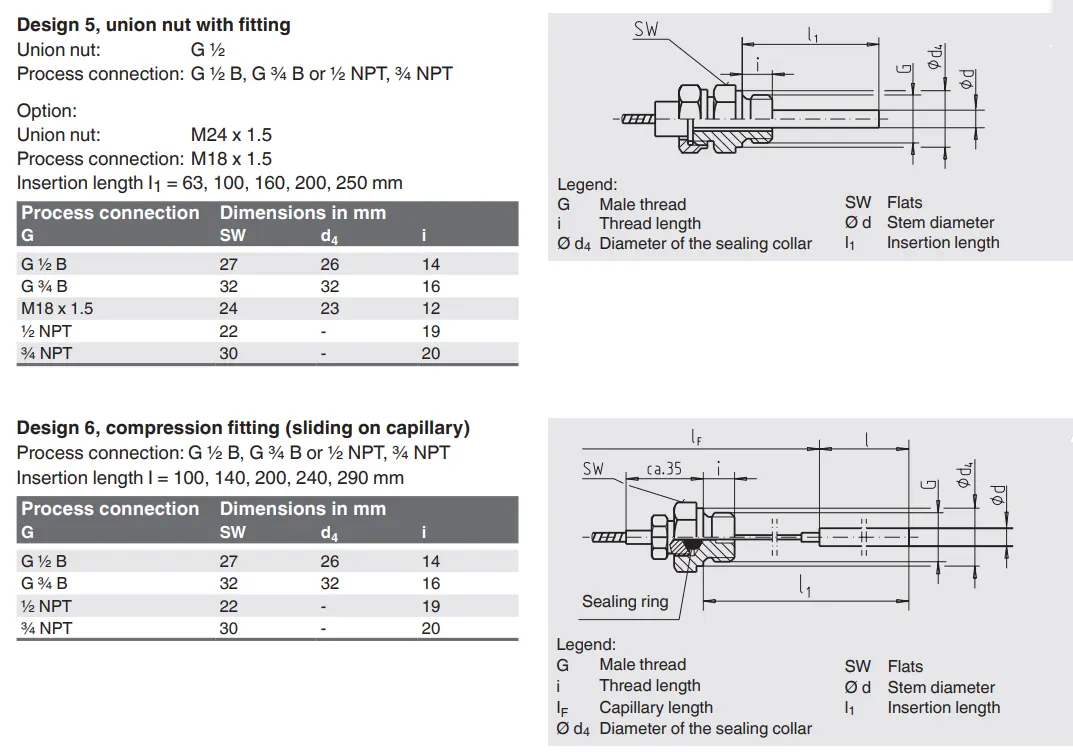

Projekt połączenia

1, zwykły trzpień (bez gwintu)

2, nakrętka męska

3, nakrętka złączkowa

4, złączka zaciskowa (przesuwana na trzpieniu)

5, nakrętka łącząca z łącznikiem

6, Złączka zaciskowa (przesuwana na kapilarze)

Jednostka (zakres skali)

°C

Opcja:

■ °F

■ °C/°F (podwójna skala)

■ °F/°C (podwójna skala)

Połączenie procesowe

■ Gładki, bez gwintu

■ G ½ B

s ½ NPT

■ G ½ żeńskie

s ½ NPT żeńskie

■ M20 x 1,5

■ M24 x 1,5 żeńskie

inne na zamówienie

Klasa dokładności

Klasa 2

Średnica łodygi

8mm, stal nierdzewna 316L

Opcja

■ 6 mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Inne na zamówienie

Koperta, pierścień bezela

Stal nierdzewna 304

Opcja:

Stal nierdzewna 316L

Połączenie

Stal nierdzewna 316L

Okno

Szkło instrumentalne: 100, 150

Przezroczysty plastik: 63

Opcja:

Laminowane szkło bezpieczne, przezroczysty, nieodpryskujący plastik

Cyferblat

Aluminiowe białe, czarne napisy

Wskaźnik

Aluminiowe, czarne

Wejście kapilarne

Tył lub dół

Kapilarny

Długość według specyfikacji klienta (max. 10 m), Ø 2 mm, stal nierdzewna 1.4571, promień gięcia nie mniejszy niż 6 mm

Dopuszczalna praca docisku na trzpieniu

Maks. 25 barów, statyczne

Ochrona przed wnikaniem

IP65 zgodnie z IEC 60259 / IEC 529

Warunki pracy

Zakres temperatury otoczenia (w obudowie)

0 ... +40 °C maks. (inne na zamówienie)

Zakres temperatur przechowywania

Bez cieczy nawilżającej.                                    ■ -50 ... +70 °C

z płynnym środkiem tłumiącym dopuszczonym do kontaktu z żywnością                    ■ -20 ... +60 °C

Z płynnym tłumieniem                                      ■ -50 ... +60 °C

Zakres skali w ℃

Zakres pomiarowy w ℃

Odstęp skali w ℃

-60…+40

-50…+30

1

-40…+60

-30…+50

1

-30…+50

-20 …+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0… 60

10…50

1

0… 80

10…70

1

0… 100

10… 90

1

0… 120

10… 110

2

0… 160

20… 140

2

0… 200

20… 180

2

0… 250

30… 220

5

0… 300

30… 270

10

0… 400

50… 350

10
