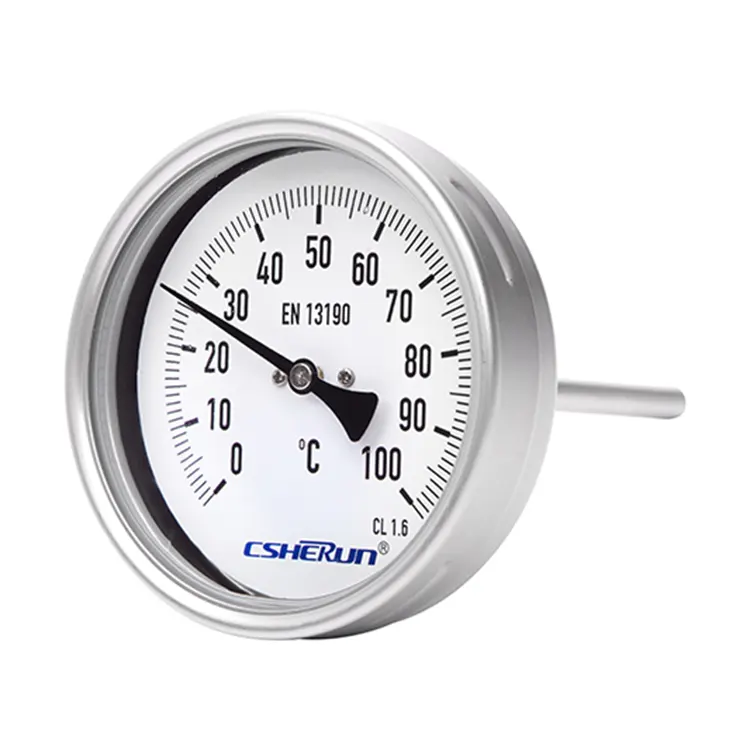

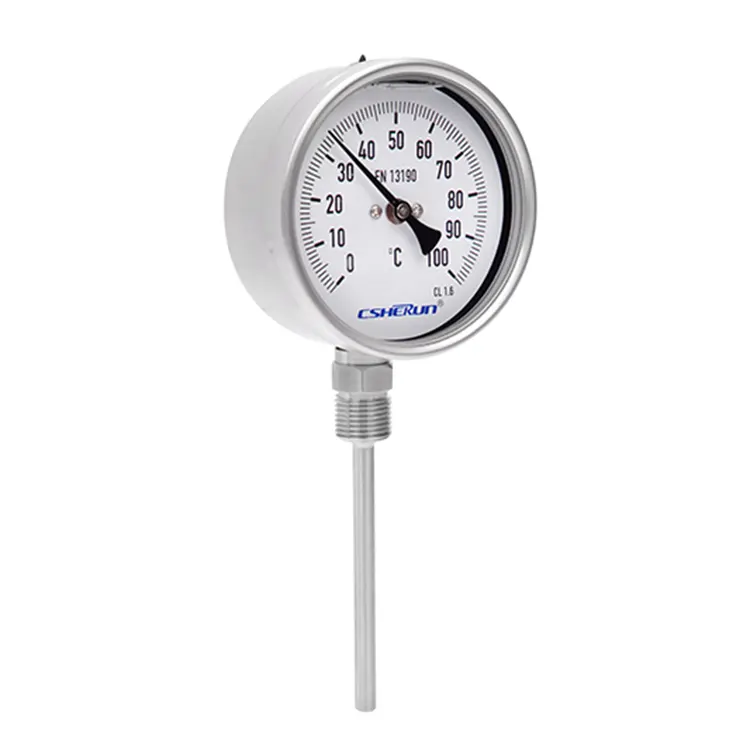

Wersja procesowa termometru bimetalicznego

Projekt

EN13190

Element pomiarowy

Cewka bimetaliczna

Rozmiar nominalny w mm

63, 100, 160

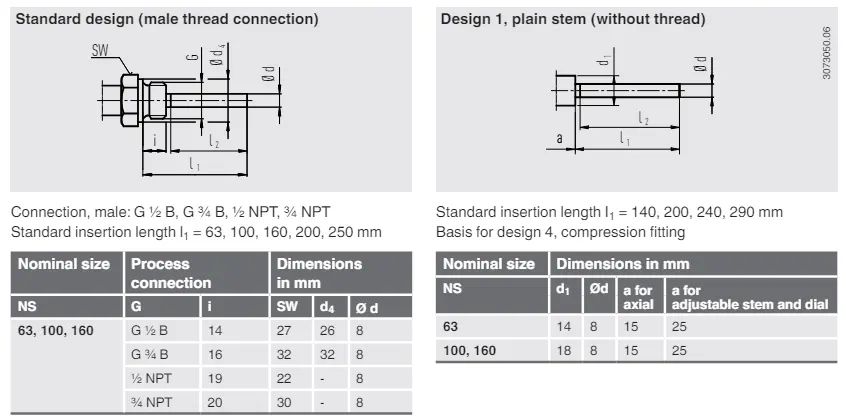

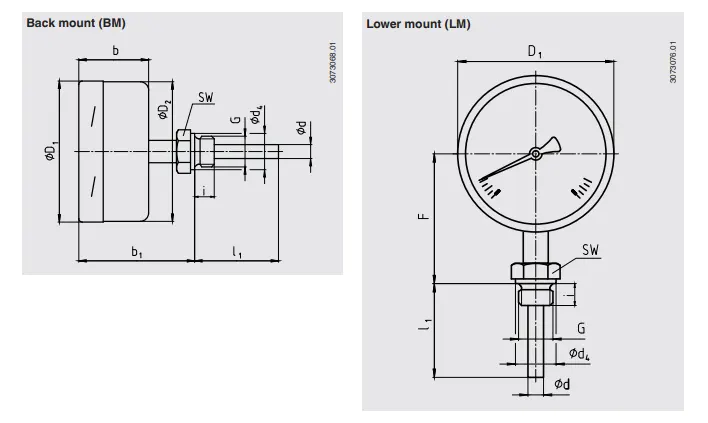

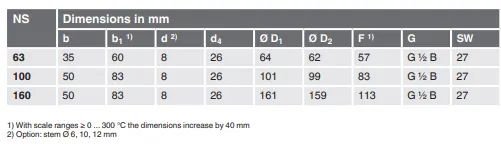

Projekt połączenia

S, standard (połączenie z gwintem zewnętrznym)

1, zwykły trzpień (bez gwintu

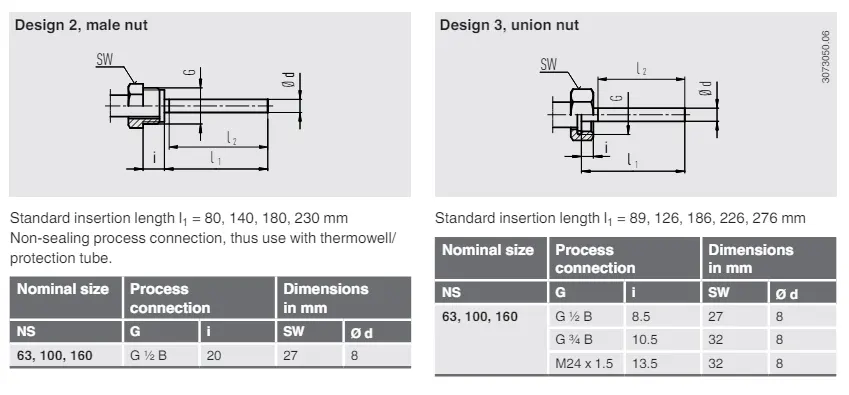

2, nakrętka męska

3, nakrętka łącząca

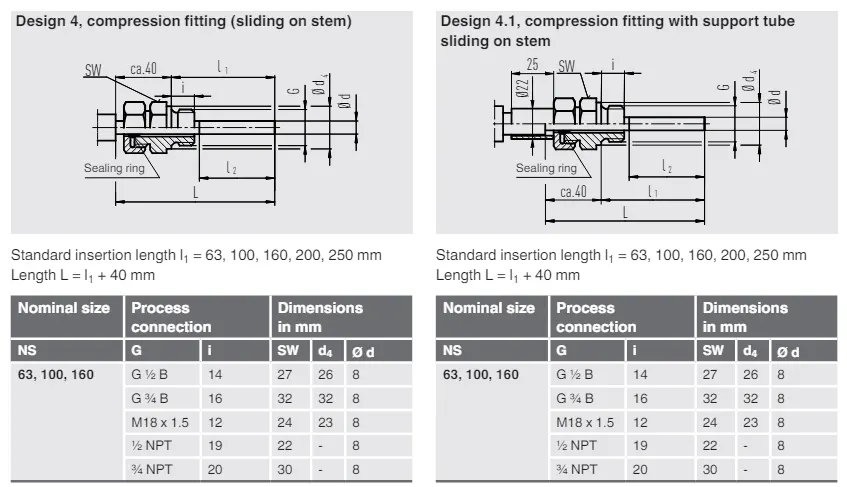

4, złączka zaciskowa (przesuwana na trzpieniu)

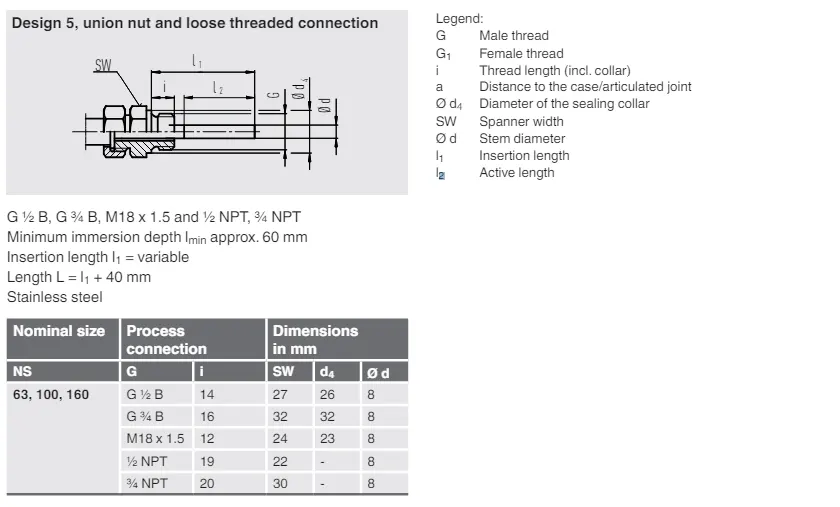

5, nakrętka złączkowa i luźne połączenie gwintowe

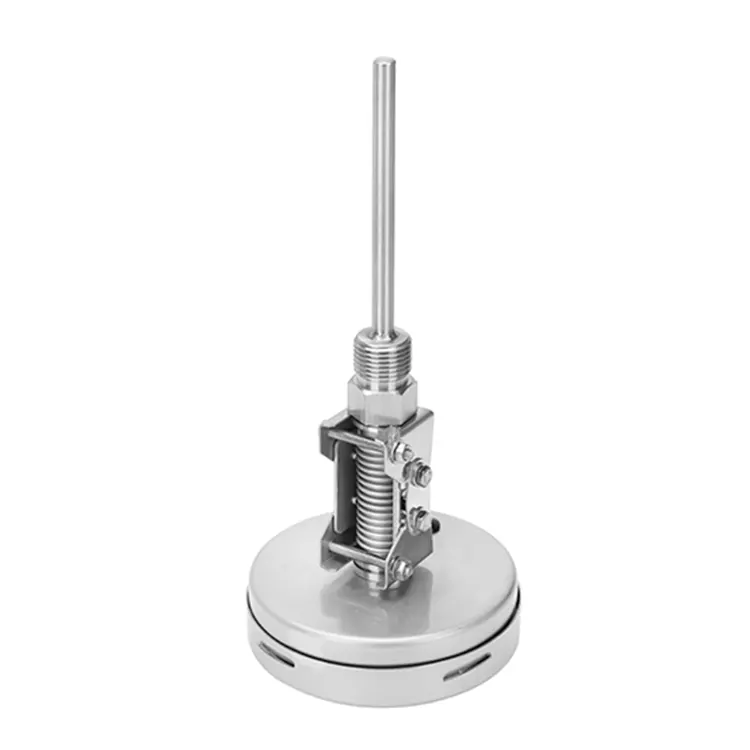

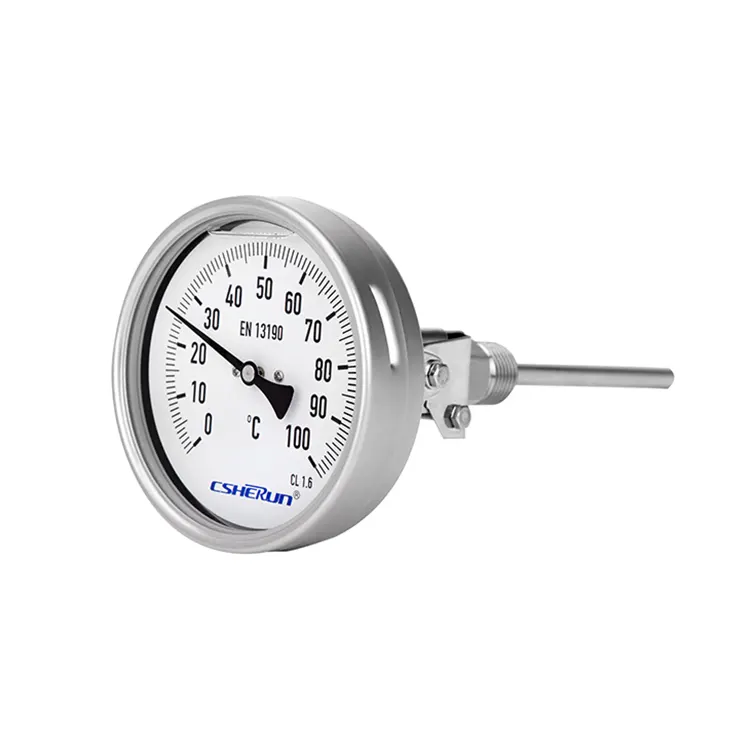

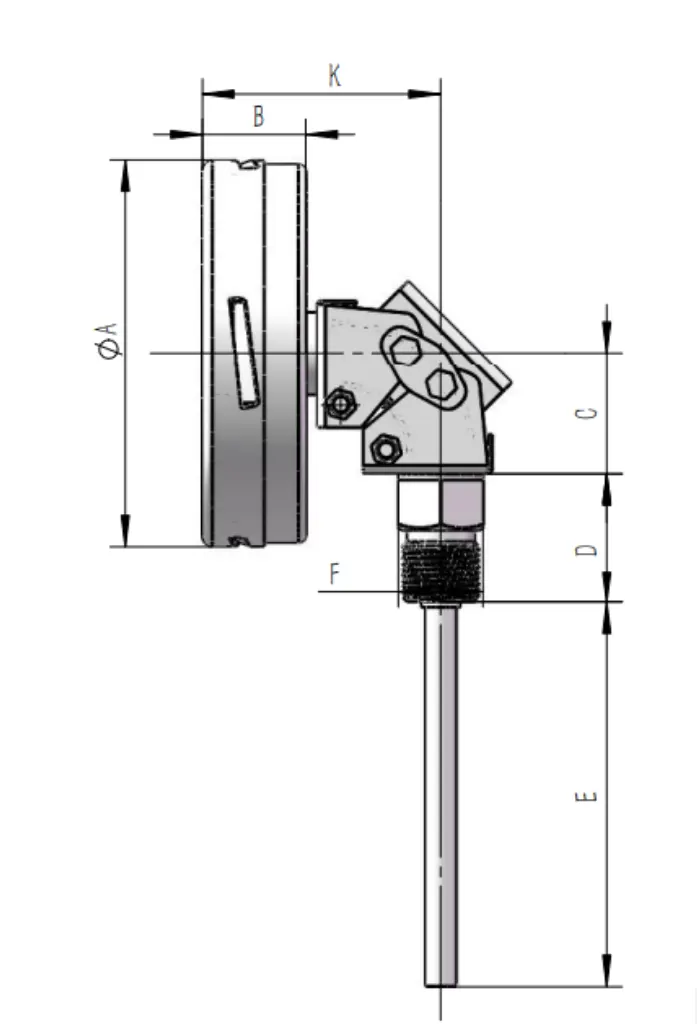

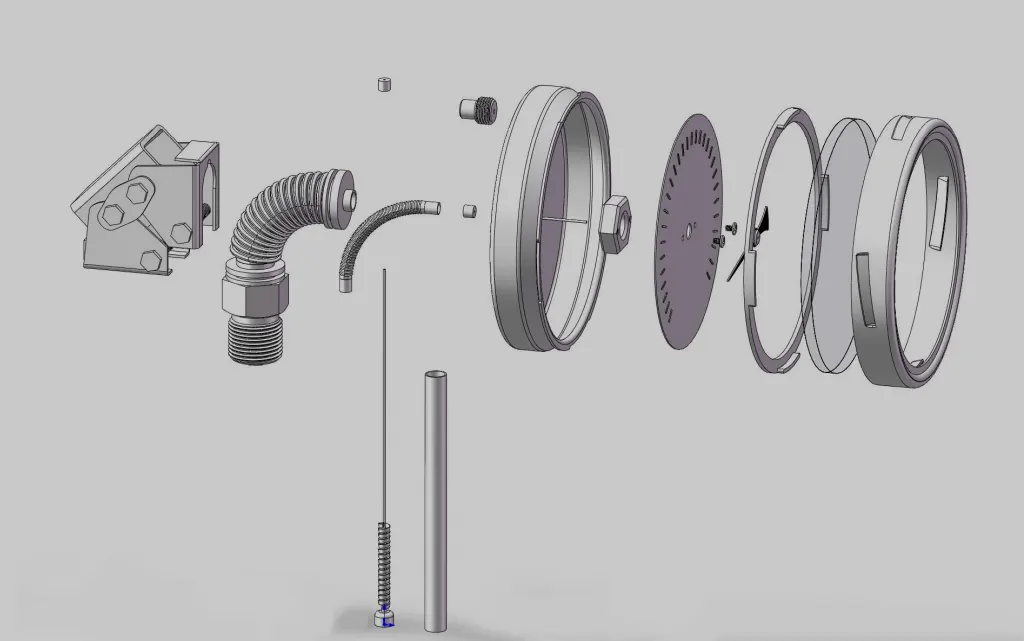

Wersja z regulowanym trzpieniem i tarczą

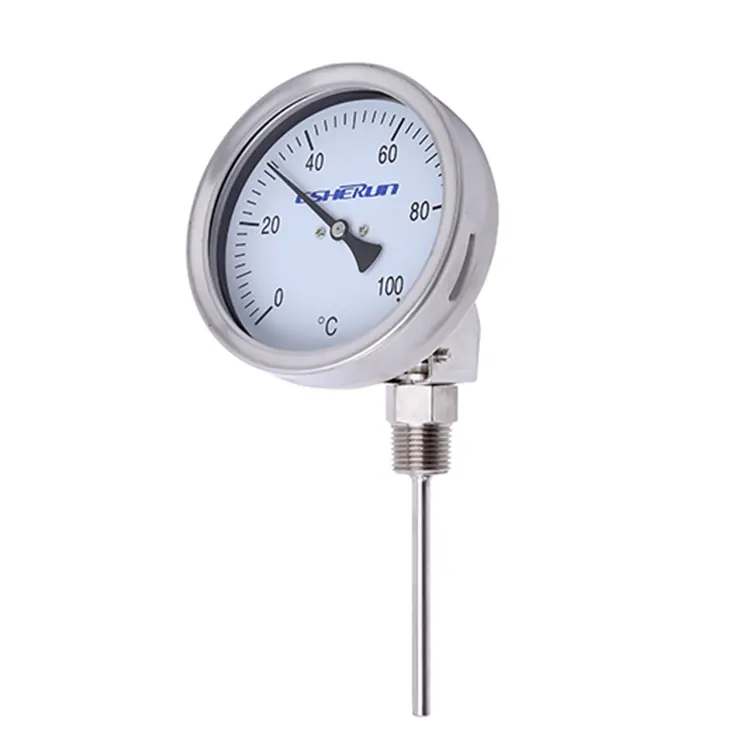

Obrotowy o 90° i obrotowy o 360°

Jednostka (zakres skali)

°C

Opcja:

■ °F

■ °C/°F (podwójna skala)

■ °F/°C (podwójna skala)

Połączenie procesowe

■ Gładki, bez gwintu

■ G ½ B

s ½ NPT

■ G ½ żeńskie

s ½ NPT żeńskie

■ M20 x 1,5

■ M24 x 1,5 żeńskie

inne na zamówienie

Dokładność

Klasa 1 zgodnie z EN13190

Zadzwoniła praca

Obciążenie ciągłe (1 rok)     Zakres pomiarowy (EN13190)

Krótki czas (maks. 24h)       Zakres skali (EN13190)

Średnica łodygi

6,35 mm

Opcja:

■ 6 mm

■ 8 mm

■ 10 mm

■ 12 mm

Inne na zamówienie

Długość wsunięcia L1

63 ... 1000 mm

Minimalna/maksymalna długość zależy od zakresu pomiarowego i średnicy

Okno

Szkło instrumentu

NS 63: okno z poliwęglanu

Opcja:

Laminowane szkło bezpieczne, przezroczysty, nieodpryskujący plastik

Regulacja zera (opcja)

Z tyłu obudowy, na zewnątrz, tylko dla regulowanego trzpienia i tarczy

Tłumienie

Bez

Opcja:

Z wypełnieniem gliceryną/olejem silikonowym, do max. 250°C (na sondzie)

Zwilżone materiały

Trzpień, przyłącze procesowe   Stal nierdzewna 304SS

opcja:

stal nierdzewna 316L

Materiały niezwilżane

Etui, pierścień bagnetowy

Stal nierdzewna 304SS (opcja: stal nierdzewna 316L)

Cyferblat

Aluminiowe białe, czarne napisy

Wskaźnik

Aluminiowe, czarne

Stopień ochrony zgodnie z IEC/EN 60529

IP65

Opcja:

■ IP66

■ IP67

Dopuszczalne temperatury

Otoczenie (w przypadku)

-40 ... +70 °C (z/bez cieczy wypełniającej)

Opcja:

■ -50 ... +70°C

■ -70 ... +60 °C

Przechowywanie i transport

-50… +70°C

Dopuszczalne ciśnienie robocze na trzpieniu

maks. 25 barów, statyczne

Zakres skali w ℃

Zakres pomiarowy w ℃

Odstęp skali w ℃

-40…+60

-30…+50

1

-40…+80

-30…+60

2

-40…+160

-30…+140

2

-30…+50

-20 …+40

1

-30 …+70

-20 …+60

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

-20… +100

0… +80

2

-20… +120

0… +100

2

-20… +140

0… +120

2

-10… +50

0… 40

1

0… 60

10…50

1

0… 80

10…70

1

0… 100

10… 90

1

0… 120

10… 110

2

0… 150

20… 130

2

0… 160

20… 140

2

0… 200

20… 180

2

0… 250

30… 220

2

0… 300

30… 270

5

0…400

50… 350

5

0… 500

50… 450

5

0… 600

100… 500

5
